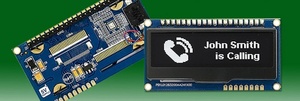

Компания Raystar Optronics выпустила графический OLED-дисплей REP012832A с кристаллом драйвера, установленным на печатной плате. Размер нового дисплея 2,23 дюйма, формат 128×32 пикселей.
Изображение отлично считывается благодаря высокой контрастности (2000:1) и большому размеру дисплея. Для управления применяется микросхема драйвера SSD1305Z, которая обеспечивает работу через параллельный 6800/8080-совместимый восьмиразрядный интерфейс, I2C и четырехпроводной последовательный интерфейс Serial Peripheral Interface (SPI). Напряжение питания для логической части дисплейного модуля составляет 3-5 В.
REP012832A имеет 20 металлических контактов и монтажные отверстия для монтажа на плату. В качестве заказных частей предлагается звуковой и вибрационный сигнализаторы. Также доступны модели с различными способами присоединения внешних сигналов: с помощью плоского гибкого кабеля или посредством пайки.
Новый OLED-дисплей предназначен для применения в системах управления интеллектуальными зданиями и приборами, медицинским оборудованием и др. Модель имеет белый цвет свечения экрана. Новинка работает при температурах –40…+80ºC и хранится при – 40...+85ºC.
Основные параметры дисплейного модуля REP012832A:
- габаритные размеры: 66,5×35×9 мм;
- видимая область экрана 55,018×13,098 мм;
- размер пикселя 0,408×0,388 мм;
- шаг пикселя 0,43×0,41 мм;
- цвет свечения экрана: белый;
- коэффициент мультиплексирования строк: 1/32;
- интерфейс: 6800/8080, SPI, I2C;
- размер экрана по диагонали 2,23 дюйма.
