Жидкокристаллические дисплеи VATN

Дисплеи на основе вертикально-ориентированных (Vertical Alignment Twist Nematic, VATN) жидких кристаллов являются одним из классов ЖК-дисплеев, в которых жидкие кристаллы естественно ориентированны вертикально в стеклянных подложках. При отсутствии  напряжения, жидкие кристаллы остаются в направлении перпендикулярном подложкам, создавая чёрное изображение между перекрещивающимися поляризаторами. Как только прикладывается управляющее напряжение, жидкие кристаллы сдвигаются в наклонное состояние, позволяя свету проходить и создавать полутоновое изображение, зависящее от угла наклона, сформированного электрическим полем.

В настоящее время Raystar предлагает модели VATN LCD с пятью цветами свечения: белый, зелёный, жёлто-зелёный, красный и синий. Дисплеи имеют встроенную микросхему контроллера, которая обеспечивает следующие варианты интерфейсов: параллельный 6800-совместимый, 4-проводной SPI и I2C. Предлагаемые дисплеи VATN имеют те же габаритные размеры, видимую область экрана, размеры элемента изображения и расположение выводов, как у предлагаемых моделей STN.

Диапазон рабочих температур от – 20 до +70ºC. Время оптического отклика при +25º составляет  0,3 сек, при – 25ºC – 10 сек. Срок службы 50 000 час (яркость уменьшается в два раза от первоначальной яркости).

Основные преимущества дисплеевVATNLCD:

  • Более высокая контрастность изображения 120:1;
  • Более чёрный фон;
  • Широкий угол обзора 170º в вертикальной плоскости/110º в горизонтальной плоскости;
  • Лучшие рабочие характеристики, чем у дисплеев DFSTN

Модели VATN-дисплеев

Модель Разрешение

Габаритные размеры,

 мм

Видимая область экрана, мм Размер точки, мм Размер матрицы, мм Коэффициент мультиплексирования Цвет свечения
RC0802A1-LLH 8×2 58×32×13,2 38×16 0,56×0,66 2,96×5,56 1/16 Белый
RC0802A1-LLY 8×2 58×32×13,2 38×16 0,56×0,66 2,96×5,56 1/16 Жёлто-зелёный
RC0802A1-LLG 8×2 58×32×13,2 38×16 0,56×0,66 2,96×5,56 1/16 Зелёный
RC0802A1-LLB 8×2 58×32×13,2 38×16 0,56×0,66 2,96×5,56 1/16 Синий
RC0802A1-LLR 8×2 58×32×13,2 38×16 0,56×0,66 2,96×5,56 1/16 Красный
RC1601A1-LLH 16×1 80×36×13,5 66×16 0,55×0,75 3,07×6,56 1/16 Белый
RC1601A1-LLY 16×1 80×36×13,5 66×16 0,55×0,75 3,07×6,56 1/16 Жёлто-зелёный
RC1601A1-LLB 16×1 80×36×13,5 66×16 0,55×0,75 3,07×6,56 1/16 Синий
RC1601A1-LLR 16×1 80×36×13,5 66×16 0,55×0,75 3,07×6,56 1/16 Красный
RC1601A1-LLG 16×1 80×36×13,5 66×16 0,55×0,75 3,07×6,56 1/16 Зелёный
RC1602B-LLY 16×2 80×36×13,5 66×16 0,55×0,65 2,95×5,55 1/16 Жёлто-зелёный
RC1602B-LLH 16×2 80×36×13,5 66×16 0,55×0,65 2,95×5,55 1/16 Белый
RC1602B-LLB 16×2 80×36×13,5 66×16 0,55×0,65 2,95×5,55 1/16 Синий

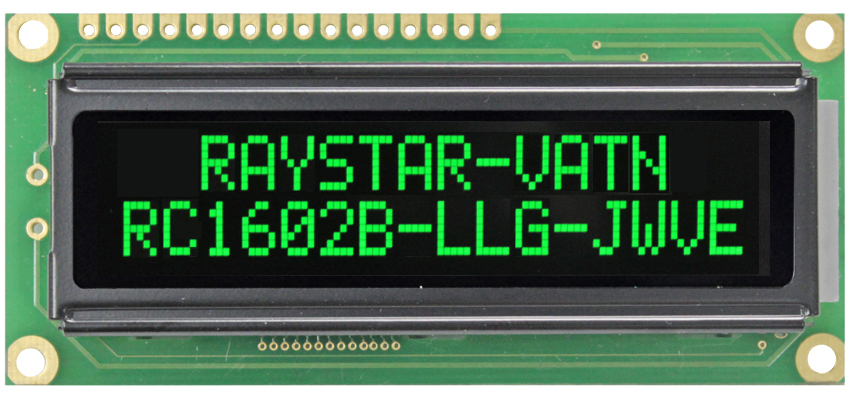

RC1602B-LLG 16×2 80×36×13,5 66×16 0,55×0,65 2,95×5,55 1/16 Зелёный
RC1602B-LLR 16×2 80×36×13,5 66×16 0,55×0,65 2,95×5,55 1/16 Красный
RC1602Y-LLH 16×2 122×44×13,6 99×24 0,92×1,1 4,8×9,22 1/16 Белый
RC1602Y-LLY 16×2 122×44×13,6 99×24 0,92×1,1 4,8×9,22 1/16 Жёлто-зелёный
RC1602Y-LLG 16×2 122×44×13,6 99×24 0,92×1,1 4,8×9,22 1/16 Зелёный
RC1602Y-LLB 16×2 122×44×13,6 99×24 0,92×1,1 4,8×9,22 1/16 Синий
RC1602Y-LLB 16×2 122×44×13,6 99×24 0,92×1,1 4,8×9,22 1/16 Синий
RC1602Y-LLR 16×2 122×44×13,6 99×24 0,92×1,1 4,8×9,22 1/16 Красный
RC1604A-LLH 16×4 87×60×13,6 62×26 0,55×0,55 2,95×4,75 1/16 Белый
RC1604A-LLY 16×4 87×60×13,6 62×26 0,55×0,55 2,95×4,75 1/16 Жёлто-зелёный
RC1604A-LLG 16×4 87×60×13,6 62×26 0,55×0,55 2,95×4,75 1/16 Зелёный
RC1604A-LLB 16×4 87×60×13,6 62×26 0,55×0,55 2,95×4,75 1/16 Синий
RC1604A-LLR 16×4 87×60×13,6 62×26 0,55×0,55 2,95×4,75 1/16 Красный
RC2002A2-LLY 20×2 115×36×13,9 85×18,6 0,6×0,65 3,2×5,55 1/16 Жёлто-зелёный
RC2002A2-LLH 20×2 115×36×13,9 85×18,6 0,6×0,65 3,2×5,55 1/16 Белый
RC2002A2-LLB 20×2 115×36×13,9 85×18,6 0,6×0,65 3,2×5,55 1/16 Синий
RC2002A2-LLG 20×2 115×36×13,9 85×18,6 0,6×0,65 3,2×5,55 1/16 Зелёный
RC2002A2-LLR 20×2 115×36×13,9 85×18,6 0,6×0,65 3,2×5,55 1/16 Красный
RC2004A-LLH 20×4 98×60×13,6 77×25,2 0,55×0,55 2,95×4,75 1/16 Белый
RC2004A-LLH 20×4 98×60×13,6 77×25,2 0,55×0,55 2,95×4,75 1/16 Жёлто-зелёный
RC2004A-LLB 20×4 98×60×13,6 77×25,2 0,55×0,55 2,95×4,75 1/16 Жёлто-синий
RC2004A-LLG 20×4 98×60×13,6 77×25,2 0,55×0,55 2,95×4,75 1/16 Зелёный
RC2004A-LLR 20×4 98×60×13,6 77×25,2 0,55×0,55 2,95×4,75 1/16 Красный

Информация для заказа

Номер для заказа Наименование   Наличие на складе
RC1602B4-LLH-JWV Дисплей LCD знакосинтезирующий, число точек: Character 16 words, 02 Lines, L:VA Negative; L:Transmissive, W.T,12:00; H: LED, High light White; JW: English and Japanese standard font; V: Build in Negative Voltage под заказ
