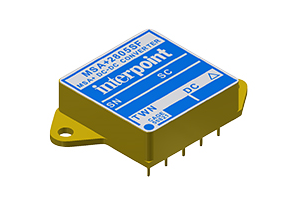

Серия MSA+

Характеристики

  • Диапазон входного напряжения от 15 до 50 В
  • Стойкость к воздействию импульсных напряжений 80 В длительностью 50 мс
  • Диапазон рабочих температур от –55° до +125°C (основание корпуса)
  • Трансформаторная развязка между входными и выходными
  • Фиксированная частота преобразования напряжения
  • Функция дистанционного включения/выключения
  • Защита от короткого замыкания длительного действия
  • КПД 76% (типовое значение)
  • Габаритные размеры корпуса: 27.05 × 27.05 × 8.89 мм

6-ваттные DC/DC-преобразователи с широким диапазоном входного напряжения с трансформаторной развязкой между входными и выходными цепями.

Компания Crane Aerospace & Electronics (поставляет изделия под торговой маркой Intrepoint®) объявила о начале выпуска  DC/DC-преобразователей серии MSA+ повышенной мощности для замены популярной серии MSA. Новая серия MSA+ является ответом на запрос заказчиков на преобразователи напряжения с площадью основания 732 мм2 с повышенной мощностью, расширенным диапазоном входного напряжения и пониженным уровнем пульсаций в выходном напряжении.

DC/DC–преобразователи напряжения серии MSA+ характеризуются значением удельной мощности 926 Вт/дм3, диапазоном входного напряжения от 15 до 50 В, а также трансформаторной развязкой в контуре обратной связи. Вариант исполнения со смещёнными крепёжными фланцами позволяет обеспечить более плотное размещение модулей на печатной плате. Новые устройства также обеспечивают присущую всем изделиям компании  надёжность при работе в жёстких условиях внешней среды, имеют компактный корпус и способны обеспечивать полную мощность в диапазоне температур от – 55 до +125°C. Размер стального корпуса покрытого никелем составляет 27,05 × 27,05 × 8,89 мм (исполнение без крепёжных фланцев).

DC/DC–преобразователи компании Crane Interpoint широко применяются в бортовой аппаратуре спутников, военных  и гражданских самолётах, включая Mars Rovers, Ariane 5, Joint Strike Fighter F-35  и вертолётах Apache.

Информация для заказа

Номер для заказа Наименование   Наличие на складе
MSA+2805D Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±5В/±600 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2805D/883 Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±5В/±600 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2805D/ES Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±5В/±600 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2805DF Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±5В/±600 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2805DF/883 Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±5В/±600 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2805DF/ES Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±5В/±600 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2805S Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5В/1,2A, выходная мощность 6 Вт под заказ
MSA+2805S/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5В/1,2A, выходная мощность 6 Вт под заказ
MSA+2805S/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5В/1,2A, выходная мощность 6 Вт под заказ
MSA+2805SF Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5В/1,2A, выходная мощность 6 Вт под заказ
MSA+2805SF/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5В/1,2A, выходная мощность 6 Вт под заказ
MSA+2805SF/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5В/1,2A, выходная мощность 6 Вт под заказ
MSA+2812D Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±12В/±250 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2812D/883 Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±12В/±250 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2812D/ES Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±12В/±250 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2812DF Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±12В/±250 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2812DF/883 Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±12В/±250 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2812DF/ES Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±12В/±250 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2812S Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 12В/500 мA, выходная мощность 6 Вт под заказ
MSA+2812S/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 12В/500 мA, выходная мощность 6 Вт под заказ
MSA+2812S/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 12В/500 мA, выходная мощность 6 Вт под заказ
MSA+2812SF Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 12В/500 мA, выходная мощность 6 Вт под заказ
MSA+2812SF/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 12В/500 мA, выходная мощность 6 Вт под заказ
MSA+2812SF/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 12В/500 мA, выходная мощность 6 Вт под заказ
MSA+2815D Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±15В/±200 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2815D/883 Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±15В/±200 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2815D/ES Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±15В/±200 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2815DF Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±15В/±200 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2815DF/883 Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±15В/±200 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2815DF/ES Преобразователь напряжения DC/DC, диапазон входного напряжения 15-50 В, выход ±15В/±200 мA, максимальная общая выходная мощность 6Вт под заказ
MSA+2815S Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 15В/400 мA, выходная мощность 6 Вт под заказ
MSA+2815S/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 15В/400 мA, выходная мощность 6 Вт под заказ
MSA+2815S/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 15В/400 мA, выходная мощность 6 Вт под заказ
MSA+2815SF Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 15В/400 мA, выходная мощность 6 Вт под заказ
MSA+2815SF/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 15В/400 мA, выходная мощность 6 Вт под заказ
MSA+2815SF/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 15В/400 мA, выходная мощность 6 Вт под заказ
MSA+283R3S Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 3,3В/1,8A, выходная мощность 6 Вт под заказ
MSA+283R3S/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 3,3В/1,8A, выходная мощность 6 Вт под заказ
MSA+283R3S/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 3,3В/1,8A, выходная мощность 6 Вт под заказ
MSA+283R3SF Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 3,3В/1,8A, выходная мощность 6 Вт под заказ
MSA+283R3SF/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 3,3В/1,8A, выходная мощность 6 Вт под заказ
MSA+283R3SF/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 3,3В/1,8A, выходная мощность 6 Вт под заказ
MSA+285R2S Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5,2В/1150 мA, выходная мощность 6 Вт под заказ
MSA+285R2S/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5,2В/1150 мA, выходная мощность 6 Вт под заказ
MSA+285R2S/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5,2В/1150 мA, выходная мощность 6 Вт под заказ
MSA+285R2SF Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5,2В/1150 мA, выходная мощность 6 Вт под заказ
MSA+285R2SF/883 Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5,2В/1150 мA, выходная мощность 6 Вт под заказ
MSA+285R2SF/ES Преобразователь напряжения DC/DC, диапазон входных напряжений 15…50В, выход: 5,2В/1150 мA, выходная мощность 6 Вт под заказ
