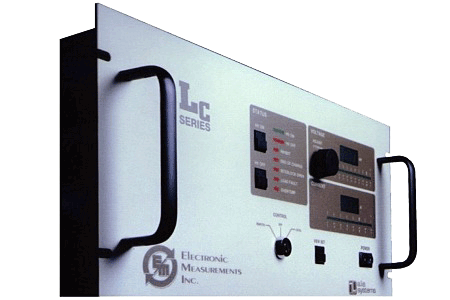

Серия ALE LC1202

Серия компактных источников питания AC/DC серии LC с водяным охлаждением предназначены для высокоэффективных применений, где требуется заряд высоковольтных конденсаторов требующих чрезвычайно высокой повторяемости импульсов. Источник питания LC1202 для зарядки конденсаторов способен обеспечить пиковую скорость заряда 13,5 кДж/с и среднюю скорость заряда 12 кДж/с. В режиме генератора постоянного напряжения модуль способен непрерывно обеспечивать в нагрузке мощность 15 кВт (12 кВт при входном напряжении 208 В). Уникальная структура инвертора с фазовым сдвигом предоставляет возможность источнику заряжать емкостные нагрузки с повторяемостью напряжения 0,1% или лучше при повторяемых частотах выше 1 кГц.
В серии LC1202 применяются элементы структуры серии XR, но используется новая конструкция резонансного инвертора с фазовым сдвигом и водяным охлаждением. Применение уникального герметичного высоковольтного корпуса с водяным охлаждением позволило создать источник питания со скоростью заряда 12 кДж/с при площади основания корпуса равной площади основания модуля со скоростью заряда 8 кДж/с. Герметичный высоковольтный отсек позволяет модулю также работать при не горизонтальной установке, в отличие от высоковольтных модулей питания со стандартной масляной изоляцией. Так как блоки серии LC не требуют внешнего воздушного охлаждения, они особенно удобны для установки в ограниченном пространстве и для применения в неблагоприятных условиях окружающей среды. Компания TDK-Lambda Americas является единственным изготовителем источников питания предлагающим в настоящее время подобные источники питания в компактном корпусе с водяным охлаждением и со скоростью заряда 12 кДж/с.
Технические характеристики
Входное напряжение: 208 или 400/480 В переменного тока, 3-х фазная сеть, частота 50/60 Гц.
Изменение вида входной сети в месте установки с помощью соответствующего комплекта 208/400VAC.
Средняя скорость заряда: 12 000 Дж/с при номинальном выходном напряжении
Пиковая скорость заряда: 13 500 Дж/с при номинальном выходном напряжении
Стандартный ряд выходных напряжений: 1, 1,5, 2, 3, 4, 5, 6, 10, 15, 20, 30 кВ. У всех моделей возможно изменение выходного напряжения от 0 до 100% номинального значения. Линейность в пределах 1% полной шкалы. Точность 1% от номинального значения.
Полярность: доступны модели с фиксированным положительным или отрицательным напряжением. Полярность необходимо указывать при заказе.
Комплектность высоковольтных блоков
Высоковольтная безвоздушная секция с силиконовой изоляцией
Выходной соединитель/кабель
Выходное напряжение | Соединитель | Кабель |
1-30 кВ | Собственная разработка | DS 2214SSJ |
Коэффициент мощности: пассивная схема коррекции, КМ =0,85 (мин.)
КПД: > 85%
Накапливаемая энергия: менее 0,3 Дж для всех моделей
Стабильность: 0,2% в течение часа после прогрева в течение 1 часа
Охлаждение
Проточная вода со скоростью потока 7,6 л/мин (макс.) с температурой на входе 35˚С. Все водяные каналы находятся под потенциалом земли и выполнены из меди, латуни и гидравлических шлангов. Подключения через 12 мм трубу к стандартной арматуре сзади блока.
Повторяемость импульсов:
±0,1% при частоте 250 Гц (стандартно)
±0,1% при частоте 1 кГц (по заказу)
.
Температурный коэффициент: 100 PPM на ˚С
Температура окружающей среды
Температура хранения: от –40 до +80˚С
Диапазон рабочих температур: от +5 до +45˚С
Влажность: 10-90%, без конденсации влаги
Защита
Источники питания защищены от размыкания цепей, коротких замыканий, перегрузок то току и электрической дуги
Параметры конструкции
Габариты: 482 х 432 ҳ 222 мм
Масса: 46 кг
Дополнительное оборудование
Съёмный высоковольтный кабель длиной 3 метра.
Руководство по эксплуатации
Дистанционное управление
Через 25-контактный соединитель типа “D” или заднюю панель
Опции
Суффикс -5V | Программирование выходного напряжения уровнями напряжения от 0 до 5В. Выходное напряжение регулируется от 0 до максимального значения | |
Суффикс - LP | Защита от перегрузки блокированием | |
Суффикс – RS | Внешняя обратная связь | |
Суффикс – CT | Внутренний замыкатель только для OEM- моделей (стандартный для моделей L/S) |
Информация для заказа
LC1202 | L/S/OEM | - | 10kV | - | POS | - | 208VAC | - | XX |
Модель | Напряжение | Полярность | Входное напряжение | Опция |
Основные применения
- Импульсные лазеры на иттрий-алюминиевом гранате
- Литотрипторы (камнедробители медицинские)
- Медицинские пылеуловители
