Серия EY

Характеристики

  • Выходная мощность 1200 Вт
  • Выходные напряжения от 1 до 60 кВ
  • Монтаж в каркас высотой 2U
  • Низкая пульсация и высокая стабильность выходного напряжения
  • Режимы работа: постоянное напряжение/постоянный ток

Высоковольтные источники питания AC/DC выходной мощностью 1200 Вт и выходными напряжениями от 1 до 60 кВ

Серия EY, замена устаревшей серии EQ, является линейкой 1,2-кВт стабилизированных высоковольтных источников питания. Серия EY использует общую платформу на основе средств управления пользователя, схем формирователей, средств отображения и платы дистанционного интерфейса, которые используются для всей новой высоковольтной продукции XP Glassman. Заказчик может использовать одинаковые схемы управления и эргономику для этих изделий, в том случае, когда они имеют более чем одно изделие в своем применении.

Источники питания серии EY доступны с номинальными выходными напряжениями от 0 до 1 кВ и от 0 до 60 кВ. Предлагаются модели с положительной, отрицательной или обратимой полярностью относительно заземления на шасси.

Эти изделия, как все источники питания XP Glassman, обеспечивают работу  с постоянным напряжением и постоянным током с автоматическим переходом в режим ограничения тока, предотвращая  превышения выходного тока от  запрограммированного уровня. При устранении режима перегрузки, выходное напряжение автоматически возвращается к своему заданному значению и источник питания переходит в рабочий режим стабилизации напряжения.

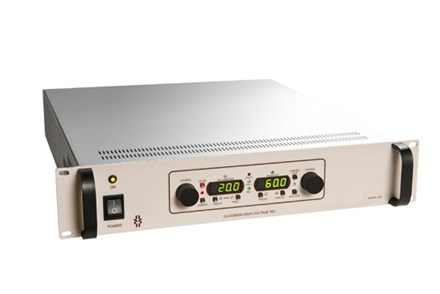

Источники питания предназначены для работы от сети переменного напряжения  (однофазной)  с диапазоном изменения от 180 до 264 В с коэффициентом коррекции мощности > 0,995. Диапазон рабочей температуры от – 20 до 40ºC. Коэффициент нестабильности составляет 0,01% после прогрева в течение 30 минут и достигает значения 0,05% после 8 часовой работы. Металлический корпус передней панели  высотой 2U  разработан для монтажа в 19" каркас и имеет встроенный охлаждающий вентилятор.

Функция автоматической стабилизации тока защищает от всех перегрузок, включая дуговой разряд  и короткое замыкание. Тепловые ключи и датчики скорости вращения вентилятора обеспечивают защиту от перегрева.

На передней панели размещен 3.5 – разрядный светодиодный измерительный прибор,  для отображения мощности по переменному току, режима стабилизации тока, режима стабилизации напряжения, полярности напряжения, аварийного режима, точной настройки, предварительной настройки, блокировки управления, дистанционного включения, дистанционного программирования, включения выходного высокого напряжения. Поворотные регуляторы обеспечивают подстройку выходного напряжения и тока. Переключатели (моментального действия) обеспечивают: включение высокого напряжения; включение функции регулировки наклона медленного включения; переход в дежурный режим; дистанционное управление; дистанционное программирование; предварительная установка; точная регулировка; блокировка управления.

Новая линейка изделий имеет стандартную  функцию дистанционного аналогового и цифрового управления через порт RS232 и USB. Функция управления через Ethernet является опциональной.

Заметной функцией новых устройств является схема обнаружения дугового разряда для содействия в защите источника питания и нагрузки. Другими заметными функциями являются корректор коэффициента мощности и встроенные контроллеры.

Типичными применениями источников питания серии EY являются: напыление покрытия; ионная имплантация;  тлеющий разряд; электростатика; источники плазмы; циклотроны.

    Основные характеристик источников питания серииEY

  • Выходная мощность 1200 Вт со встроенным принудительным воздушным охлаждением;
  • Монтаж в каркас высотой 2U;
  • Соответствие требованиям стандарта безопасности EN/IEC61010;
  • Диапазон входного напряжения от 180 до 264 В;
  • Доступны модели с положительным, отрицательным и обратимым выходами;
  • Выходные напряжения от 0 до 1/1,5/2/3/5/6 кВ (только модели с обратимым выходом);
  • Выходные напряжения от 0 до 8/10/12/15/20//25/30/40/50/60 кВ (модели с положительным, отрицательным и обратимым выходом);
  • КПД > 85% при полной нагрузке;
  • ККМ > 0,995;
  • Защита от дугового разряда, короткого замыкания и перегрева;
  • Встроенный цифровой интерфейс;
  • Вес 8,4 кг;
  • Диапазон рабочей температуры от – 20 до + 40ºС;
  • Гарантия 3 года.

Информация для заказа

Информация предоставляется по запросу >>>
