Серия PBR500

Характеристики
- 450-500 Вт при принудительном охлаждении
- 350-400 Вт при конвекционном отводе тепла
- Сертификация для ITE и медицинского (BF) оборудования
- Корпус U-образная форма с размерами 4” x 7”
- Выходы: 5В для дежурного режима и 12V для питания вентилятора
- Сервисные функции: AC OK, дистанционное управление и внешняя обратная связь
- Уровень помех Class B - кондуктивные помехи и помехи излучения
- Гарантия 3 года
450-500- ваттные источники питания AC /DC для оборудования IT и медицинского оборудования
Два новых ряда источников питания AC/DC PBR500 и PBR650 обеспечивают изоляцию типа BF для медицинского оборудования (обеспечивается защита от поражения электрическим током при намеренном контакте с телом пациента), где отличные показатели электромагнитной совместимости являются важным требованием.
Серии PBR500 и PBR650 обеспечивают уровни мощности 500 и 650 Вт соответственно. Обе серии способны работать в широком диапазоне напряжений сети от 80 до 264 В при изменении частоты сети от 47 до 63 Гц и обеспечивают восемь выходных напряжений (12, 15, 18, 24, 28, 36, 48 и 57 В), предоставляя разработчикам систем гибкость для охватывания многих применений одной и той же серией.

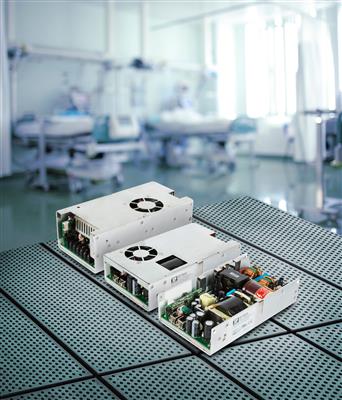

Обе серии характеризуются значением КПД 90%, уменьшающим генерируемое тепло при работе и тем самым продлевая ресурс. Модули серии PBR500 доступны в двух конструктивных исполнениях. Исполнения с П-образным шасси обеспечивают выходные мощности 350-400 Вт при конвекционном отводе тепла, использование принудительного охлаждения воздушным потоком позволяет обеспечить мощности 450-500 Вт. Исполнение с защитной крышкой, включающей встроенный охлаждающий вентилятор с регулируемой скоростью вращения для снижения акустического шума, обеспечивает законченное решение с выходными мощностями 450-500 Вт. Модули питания серии PBR650 с установленным охлаждающим вентилятором обеспечивают мощности 600-650 Вт с низким уровнем акустического шума.
Новые источники питания имеют весьма небольшие токи на землю и пациента и обеспечивают два средства защиты пациента (2×MOPP). Диэлектрическая прочность изоляции между входными и выходными цепями испытана при напряжении 4000 В. Помехоэмиссия и кондуктивные помехи соответствуют уровню Class B. Обе серии соответствуют требованиям стандартов электробезопасности IEC/ES/EN 60601-1 издание 3.1 и 60601-2 издание 4. Источники питания снабжены выходным каналом 5 В для обеспечения дежурного режима, защиту от перегрузки и перенапряжения, выключение при перегреве, выходы для подключения внешней обратной связи. Также предусмотрены сигнал состояния входного напряжения “AC OK” и командный вход дистанционного управления включением/выключением. В исполнениях источников питании с П–образным шасси серии PBR500 имеется выходной канал 12В/0,3A для обеспечения питанием системных охлаждающих вентиляторов.
