Серия UCP180

Характеристики

  • Низкий профиль исполнения в П-образном шасси 29,5 мм (1,18”)
  • Диапазон рабочих температур от -40 °C до +70 °C
  • Небольшая площать основания 107,6x62,8 мм
  • Мощность в нагрузке 120 Вт при конвекционном охлаждении/ 180 Вт при принудительном обдуве
  • Канал питания вентилятора 12 В/0,5A
  • Сертифицированы для оборудования ITE медицинской аппаратуры (тип BF)
  • Высокий КПД до 94%
  • Потребляемая мощность в режиме холостого хода менее 0.5 Вт

120/180-ваттные источники питания для оборудования информационной технологии (ITE) и медицинского оборудования (тип BF)

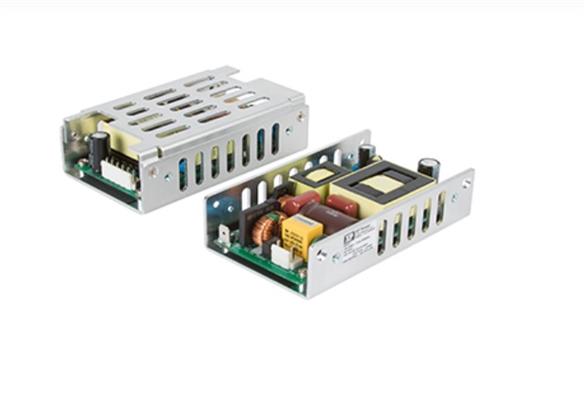

Новая серия источников питания  серии UCP180, представленная компанией XP Power,  предназначена для монтажа на шасси, сертифицированные для применения в медицинском оборудовании типа BF, с двумя средствами защиты пациента (2×MOPP) и сертифицированные для применения в оборудовании информационной технологии (ITE). Источники питания серии UCP180 доступны в двух конструктивных исполнениях: П–образное шасси и с установленным защитным кожухом, при конвекционном отводе тепла обеспечивается мощность 120 Вт, при охлаждении принудительным воздушным потоком обеспечивается мощность в нагрузке 180 Вт.

Модули питания серии UCP180 предназначены для работы от однофазной сети переменного напряжения с отклонением от 80 до 264 В, при напряжении ниже 90 В мощность в нагрузке уменьшается. Предлагаются модели с выходными напряжениями 12, 15, 18, 24, 28, 36 и 48 В; каждый модуль также имеет канал для обеспечения питанием охлаждающего вентилятора.

Гальваническая развязка выходных цепей от шин источника входной электроэнергии составляет 4000 В, между входными цепями и корпусом 1500 В, между вторичной цепью и корпусом 1500 В.

Модули питания серии UCP180 соответствуют требованиям следующих стандартов: EN55011/EN55032 Class B по уровню генерируемых конуктивных помех и Class A по уровню помех излучения (Class B при установленных внешних фильтрующих компонентов); по стойкости к электромагнитным помехам соответствуют требованиям стандарта  IEC 60601-1-2 издание 4 2014, EN61000-4-2,3,4,5,6,8; EN55024. Обеспечение безопасности гарантируется соответствием требованиям стандартов: CB IEC60950-1-1, IEC62368-1 (ITE); UL60950-1, UL62368-1 (ITE); CB EN60601-1 (медицинский); UL ES60601-1 (медицинский); UL ES60601-1 (медицинский); TUV EN60601-1 (медицинский).

Среднее значение КПД 92%,  а при работе в режиме холостого хода потребляется не более 0,5 Вт. Все модели оснащены защитой от перегрева, перегрузки по току, перенапряжения и короткого замыкания, в цепь фазного провода и провода нейтрали встроены предохранители для обеспечения соответствия требованиям стандарта IEC60601-1. Источники питания предназначены для работы в диапазоне температур от  – 40 до +70ºC, полная мощность обеспечивается в диапазоне температур от  – 20 до +50ºC. Среднее значение времени между отказами (MTBF) составляет 300 000 ч, рассчитанное по стандарту MIL-HDBK-217F, Notice 2 для температуры +25ºC в условиях применения в стационарном наземном оборудовании.

Металлический П-образный корпус имеет высоту менее 1U, размеры корпуса  107,6 × 62,8 ×29,5 мм. Исполнение с защитным кожухом имеет размеры 107,6 × 62,8 × 35,5 мм. Предлагается исполнение с винтовыми зажимами для подключения внешних цепей.

С высоким КПД, высокой удельной мощностью, сертифицированные для применения в оборудовании типа BF (обеспечивает защиту от поражения электрическим током при намеренном контакте с телом пациента), источники питания серии UCP180 являются идеальными для применения в медицинской аппаратуре и оборудовании информационной технологии, где требуется компактность, высокая удельная мощность источников питания с выходными мощностями 120/180 Вт.

Информация для заказа

Информация предоставляется по запросу >>>
