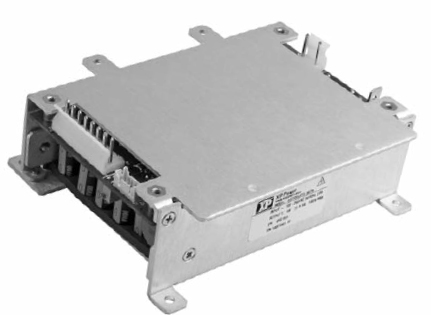

Серия ECC

Характеристики

  • Универсальный вход: диапазон изменения напряжения питающей сети от 85 до 264 В переменного тока (пределы изменения частоты питающей сети от 47 до 400 Гц); от 120 до 370 В постоянного тока
  • Выходная мощность 100 Вт при отводе тепла через основание корпуса
  • КПД 88% (тип.)
  • Соответствие требованиям стандарта EN61000-3-2 к гармоническим составляющим входного тока
  • Одноканальные модели с выходными напряжениями 12, 15, 24, 28, 48 В
  • Гальваническая развязка выходных цепей питания от шин источника входной электроэнергии 4000 В (действующее значение)
  • Диапазон рабочих температур – 40…+75˚C
  • Диапазон температур хранения – 40…+85˚
  • Сервисные функции: защита от перенапряжения, перегрузки по току, короткого замыкания, выносная обратная связь, дистанционное включение/выключение, сигнал состояния выходного напряжения, выходной канал 5В для организации дежурного режим
  • Среднее время между отказами 220 000 часов (рассчитано по MIL-HDBK-217F для температуры +25˚С)
  • Габаритные размеры (Ш х В х Г) 104,1 x 39,4 x 127 мм

100-ваттные источники питания AC/DC с диапазоном рабочих температур от – 40 до +75 ˚С


Информация для заказа

Номер для заказа Наименование   Наличие на складе
ECC100US12 Источник питания AC-DC power supply, input 85-264 VAC (47-400 Hz)/120-370VDC, output 12V/8.1A, standby supply V2: 5V/0.5A, operating temperature -40 to +75C ambient под заказ
ECC100US12-F Источник питания AC-DC, вход 85-264 VAC (47-400 Hz)/120-370VDC, выход 12V/8.1A, standby supply V2: 5V/0.5A, диапазон рабочих температур от -40 до +75C окружающая среда, surge filter под заказ
ECC100US15 Источник питания AC-DC power supply, input 85-264 VAC (47-400 Hz)/120-370VDC, output 15V/6.5A, standby supply V2: 5V/0.5A, operating temperature -40 to +75C ambient под заказ
ECC100US15-F Источник питания AC-DC power supply, input 85-264 VAC (47-400 Hz)/120-370VDC, output 15V/6.5A, standby supply V2: 5V/0.5A, operating temperature -40 to +75C ambient, surge filter под заказ
ECC100US24 Источник питания AC-DC, вход 85-264 VAC (47-400 Hz)/120-370VDC, выход 24V/4.1A, standby supply V2: 5V/0.5A, диапазон рабочих температур от -40 до +75C под заказ
ECC100US24-F Источник питания AC-DC, вход 85-264 VAC (47-400 Hz)/120-370VDC, выход 24V/4.1A, standby supply V2: 5V/0.5A, диапазон рабочих температур от -40 до +75C, surge filter под заказ
ECC100US28 Источник питания AC-DC, вход 85-264 VAC (47-400 Hz)/120-370VDC, выход 28V/3.5A, выходной канал для дежурного режима V2: 5V/0.5A, диапазон рабочих температур от -40 до +75C окружающая среда под заказ
ECC100US28-F Источник питания AC-DC, вход 85-264 VAC (47-400 Hz)/120-370VDC, выход 28V/3.5A, выходной канал для дежурного режима V2: 5V/0.5A, диапазон рабочих температур от -40 до +75C окружающая среда, surge filter под заказ
ECC100US48 Источник питания AC-DC power supply, input 85-264 VAC (47-400 Hz)/120-370VDC, output 48V/2.0A, standby supply V2: 5V/0.5A, operating temperature -40 to +75C ambient под заказ
ECC100US48-F Источник питания AC-DC power supply, input 85-264 VAC (47-400 Hz)/120-370VDC, output 48V/2.0A, standby supply V2: 5V/0.5A, operating temperature -40 to +75C ambient, surge filter под заказ
