Серия UCP

Характеристики

  • Низкий профиль 29,2 мм и U-образная конструкция шасси
  • Высокая удельная мощность
  • Площадь основания корпуса 79,2 × 127 мм
  • Выходная мощность при конвекционном отводе тепла 150 Вт / 225 Вт при принудительном охлаждении
  • Опциональные выходной канал 5В/1A для обеспечения дежурного режима и вход дистанционной блокировки
  • Стандартный выходной канал 12В/0,5A для питания вентилятора
  • Сертификация для медицинского оборудования и IT-оборудования
  • Высокое значение КПД до 95%
  • Потребляемая мощность <0.5 Вт в режиме холостого хода

Низкопрофильные 225-ваттные источники питанияAC/DCс высокой удельной мощностью

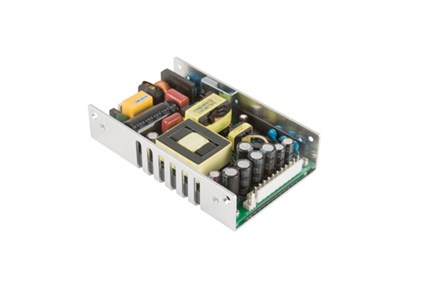

Новая серия UCP225 225 – ваттных источников питания AC/DC выполнена в низкопрофильном, компактном U – образном корпусе с габаритными размерами 79,2 × 127 ×29,2 мм. При конвекционном отводе тепла обеспечивается мощность 150 Вт, при использовании принудительного охлаждения с небольшой скоростью воздушного потока или использовании исполнения с установленным сверху вентилятором можно обеспечить выходную мощность 225 Вт.

Серия источников питания UCP225 компании XPPower разработана с  минимальной потребляемой мощностью в режиме холостого хода и увеличенным до максимума значением КПД, что способствует законченному оборудованию проще соответствовать требованиям самых последних законопроектов, относящихся к охране окружающей среды. Все модели серии UCP225 имеют очень высоким значением КПД до 95% и потребляемой мощностью в режиме холостого хода  менее 0,5 Вт при блокированном выходе, что позволяет квалифицировать их как “зелёное” изделие, то есть изделие, обеспечивающее низкое потребление энергии в режиме бездействия. Серия UCP225 соответствует требованиям стандартов UL/IEC/EN 60950-1, распространяющихся на оборудование информационной технологии, а также самым последним стандартам ANSI/AAMI ES 60601-1 и IEC/EN 60601-1 3-е издание, устанавливающих требования к испытаниям медицинских электрических приборов и аппаратов.

Пять одноканальных моделей доступны с выходными напряжениями 12, 15, 24, 28 и 48 В с возможностью регулировки в диапазоне ±5%  от номинального напряжения. Стандартным для всех моделей является дополнительный  выходной канал 12 В/0,5 A для питания вентилятора. По заказу доступен выходной канал 5В/1 А для обеспечения питанием в дежурном режиме (к коду модели добавляется буква – A). Эта опция также добавляет вход дистанционной блокировки. Дополнительными вариантами выбора являются исполнение с установленным сверху вентилятором (-TF), винтовые клеммы для подключения выходных проводников (-T), а также крышка с отверстиями для вентиляции (-С).

При конвекционном охлаждении диапазон рабочей температуры составляет от – 40 до +70ºC с понижением выходной мощности при температурах выше +50ºC. При принудительном охлаждении с помощью воздушно потока или вентилятора обеспечивается диапазон рабочей температуры от – 30 до +70ºC. Помехоэмиссия соответствует требованиям стандартов EN55011/EN55022 Class B для кондуктивных помех  и Class A для помех излучения.

Информация для заказа

Номер для заказа Наименование   Наличие на складе
ECP225_UCP225-A CON KIT Комплект соединителей Housings and crimps for CN1, CN2 and CN3 for -A version with optional standby под заказ
UCP225PS12 Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 12V/12.50 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS12-A Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 12V/12.50 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS12-AC Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 12V/12.50 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS12-C Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 12V/12.50 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS12-T Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 12V/12.50 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS12-TF Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 12V/12.50 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS15 Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 15V/10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS15-A Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 15V/10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS15-AC Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 15V/10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS15-C Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 15V/10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS15-T Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 15V/10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS15-TF Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 15V/10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS18 Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 18V/8.33 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS18-A Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 18V/8.33 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS18-AC Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 18V/8.33 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS18-C Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 18V/8.33 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS18-T Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 18V/8.33 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS18-TF Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 18V/8.33 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS24 Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 24V/6.25 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS24-A Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 24V/6.25 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS24-AC Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 24V/6.25 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS24-C Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 24V/6.25 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS24-T Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 24V/6.25 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS24-TF Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 24V/6.25 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS28 Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 28V/5.36 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS28-A Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 28V/5.36 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS28-AC Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 28V/5.36 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS28-C Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 28V/5.36 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS28-T Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 28V/5.36 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS28-TF Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 28V/5.36 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS36 Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 36V/4.16 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS36-A Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 36V/4.16 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS36-AC Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 36V/4.16 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS36-C Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 36V/4.16 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS36-T Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 36V/4.16 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS36-TF Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 36V/4.16 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS48 Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 48V/3.10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS48-A Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 48V/3.10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS48-AC Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 48V/3.10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS48-C Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 48V/3.10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS48-T Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 48V/3.10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
UCP225PS48-TF Источник питания AC-DC, input voltage range 80-264VAC (input frequency 47-63Hz) , convection-coled output 48V/3.10 A, isolation input to output 4000 VAC (2 MOPP), efficiency 92% под заказ
