Серия JHM20

Характеристики
- Одно- и двухканальные модели с выходными напряжениями от 5 до 30 VDC
- Одноканальные модели имеют функцию регулировки выходного напряжения ±10%
- Диапазон входного напряжения 2:1
- Площадь основания платы 2” x 1”
- Усиленная изоляция между входом и выходом 4 kVAC
- Два средства защиты пациента 2 x MOPP при рабочем напряжении 250VAC
- Ток утечки на пациента 2.5 мкA
- Соответствие требованиям стандарта IEC60601-1, 3 издание с управалением рисками
- Уровень генерируемых кондуктивных помех без внешних компонентов EN55011 Class A
- Диапазон рабочей температуры от -40°C до +80°C
- Полная мощность обеспечивается до температуры +60°C
- Гарантия 3 года

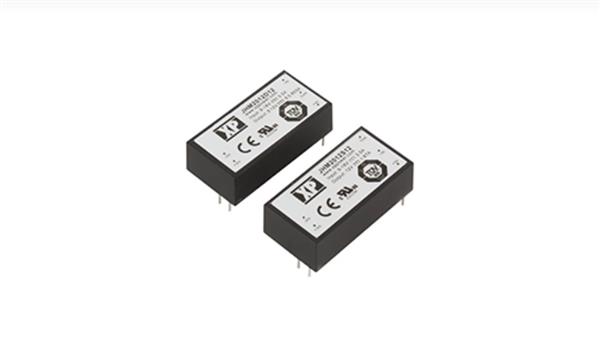

20-ваттные DC/DC преобразователи для медицинской аппаратуры
Одно- и двуканальные DC/DC–преобразователи серии JHM20 со стабилизированным выходным напряжением для монтажа на печатную плату, в которых защита от поражения электрическим током основывается на применении усиленной изоляции и которые соответствуют требованиям международных стандартов к безопасности медицинских приборов. Они обладают следующими преимуществами по сравнению с преобразователями серии JMM20: снижение цены примерно на 25%, пониженный ток утечки на пациента 2,5 мкА и регулировка выходного напряжения в пределах ±10%, меньше высота корпуса.
20–ваттные преобразователи серии JHM20 доступны для работы в трёх диапазонах входного напряжения: 9…18 В для работы от сети с напряжением 12 В; 18…36 В для работы от сети с напряжением 24 В и 36…75 В — для работы от сети с напряжением 48 В. Предлагаются три одноканальных модели с выходными напряжениями 5, 12 и 15 В, регулируемые в диапазоне ±10% подключаемым внешним резистором, и три двухканальные модели с фиксированными напряжениями ±5, ±12 и ±15 В. Этот набор моделей делает возможным получить одноканальный выход с напряжением до 30 В.
Эти преобразователи характеризуются электрической прочностью изоляции 4 кВ (действующее значение), двумя средствами защиты пациента 2× MOPP (Means of Patient Protection) при рабочем напряжении 250 В, и низким током утечки на пациента 2,5 мкА. Модули преобразователей напряжения соответствуют требованиям следующих стандартов: CB IEC60601-1 включающий управление рисками; UL ANSI/AAMI ES60601-1 и CSA C22.2 No. 60601-1; EN55011 Class A, устанавливающий требования к кондуктивным помехам без применения внешних компонентов; IEC60601-1-2, EN61000-4-2, 3,4,5,6,8, устанавливающие требования к электромагнитным помехам с установленными внешними компонентами.
Преобразование напряжение осуществляется с КПД 89%, входной ток в режиме холостого хода составляет от 3 до 11 мА в зависимости от модели. Модули снабжены защитой от короткого замыкания, перегрузки по току, превышения выходного напряжения и блокировкой от низкого входного напряжения.
Значение MTBF более 1 000 000 ч рассчитано по стандарту MIL-HDBK-217F для условий применения в стационарном наземном оборудовании при температуре + 25ºC.
Герметизация черного пластикового корпуса для монтажа на печатную плату выполнена эпоксидным компаундом класса возгораемости UL94V-0, габаритные размеры корпуса 50,8 × 25,4 × 10,2 мм. При конвекционном отводе тепла преобразователи работают в диапазоне температур от – 40 до + 80ºC, полная мощность обеспечивается при температурах до + 60ºC.
Серия JHM20 применима для маломощной медицинской аппаратуры, где существует требование к DC/DC–преобразователям обеспечивать усиленную изоляцию при намеренном контакте с пациентом или близком расположении к пациенту.
Серия JHM поддерживается 3–летней гарантией производителя.
