Серия JTR10

Характеристики

  • Стабилизированные одно- и двухканальные модели с выходными напряжениями от 3.3 до 30В, ±12,±15 В постоянного тока
  • Кратность перекрытия входного диапазона напряжения 4:1, диапазоны напряжений: от 9 до 36 В и от 18 до 75 В
  • Металлический корпус формата DIP16
  • Подстройка выходного напряжения в пределах ±10% (для одноканальных моделей)
  • Высокий КПД до 87%
  • Соответствие стандартам безопасности IEC/UL/cUL 62368-1
  • Уровень помех EN55032 class A без внешних компонентов
  • Диапазон рабочей температуры от -40°C до +85°C
  • Полная мощность обеспечивается при температрах до +70°C
  • MTBF >500 ч (MIL-HDBK-217F, +25°C при эксплуатации в стационарной аппаратуре)
  • Гарантия 3 года

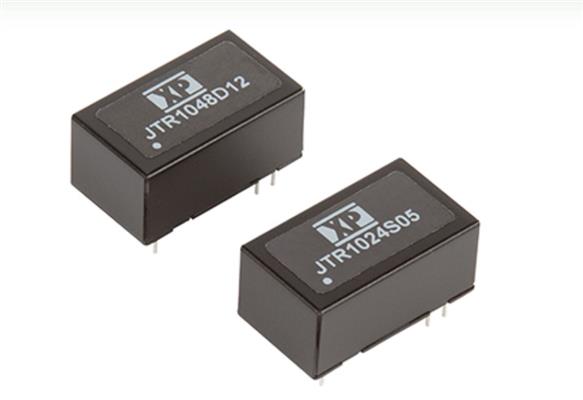

10-ваттные DC/DC-преобразователи с перекрытием диапазона входного напряжения 4:1 в корпусе DIP16

Преобразователи напряжения серии JTR10  с номинальными входными напряжениями 12/24 В и 24/48 В обеспечивают фиксированные выходные напряжения от 3,3 до 30 В. Выполненные в герметичном корпусе формата DIP16 модули преобразователей характеризуются удвоенной удельной мощностью (2978 Вт/дм3 ) по сравнению с обычными 10–ваттными преобразователями выполненными в корпусе DIP24 используемые в настоящее время.

Доступны модели с двумя широкими диапазонами входного напряжения с  кратностью перекрытия 4:1 — от 9 до 36 В для работы в сетях постоянного напряжения с номинальными напряжениями 12 и 24 В; от 18 до 75 В для сетей с номинальными напряжениями 24 и 48 В. Стабилизированный выходной канал предлагается с четырьмя одиночными каналами и двумя сдвоенными каналами: 3,3; 5; 12; 15; ±12 и ±15 В. Двухканальные модули могут использоваться для формирования канала с номинальным напряжением 24 или 30 В. Выходное напряжение одноканальных моделей может регулироваться в пределах ±10% от номинального значения внешним резистором.

Все модели характеризуются высоким значением КПД до 87%, не требуется применение дополнительной нагрузки при небольшой нагрузке, минимальный потребляемый ток в режиме холостого хода 7 мА (для 48-вольтовых моделей), 10 мА (для 24-вольтовых моделей). Модули защищены от пониженного входного напряжения, короткого замыкания и перегрузки по току.

Герметизированный эпоксидным композитом класса возгораемости UL94V-0  медный корпус формата DIP16 имеет габариты 23,8×13,7×10,3мм. Отвод тепла осуществляется только конвекцией, температурный диапазон модулей достигает от – 40 до +85ºC (для моделей с выходными напряжениями 3,3 и 5 В до  +80ºC), а полная мощностью доступна при температурах до +70ºC (для моделей с выходными напряжениями 3,3 и 5 В до +55ºC). Модули электропитания предназначены для эксплуатации на высоте до 5000 м.

Серия JTR10 соответствует следующим стандартам: по излучаемым помехам и кондуктивным помехам EN55032 Class A без дополнительных внешних компонентов; по стойкости к внешним помехам IEC/UL/cUL62368-1. Электрическая прочность изоляции между первичными и вторичными цепями составляет 1500 В (постоянный ток). Вычисленное по MIL-HDBK-217F  значение MTBF составляет 500 000 ч  (для условий стационарного наземного оборудования при температуре +25ºC).

10–ваттные модули серии JTR10 в корпусе DIP16 обеспечивают значительное уменьшение размера по сравнению с прежними 10 –ваттными модулями в корпусе DIP24. Предназначенные для работы в промышленном оборудовании и оборудовании информационной технологии (ITE) новые модули обычно используются в системах с портативным оборудованием с питанием от батарей, оборудовании систем связи, робототехнических системах и многих других применениях.
