Серия STH05

Характеристики

  • Стабилизированные выходные напряжения от 3.3 до 15 В
  • Широкий диапазон входного напряжения
  • Корпус SMD-10
  • Неизолированный выход
  • Регулировка выходного напряжения в диапазоне ±10%
  • Высокое значение КПД до 92%
  • Уровень кондуктивных помех и помех излучения Class B с использованием внешних компонентов
  • Защита от короткого замыкания
  • Не требуется применение дополнительного радиатора
  • Дистанционное включение/выключение
  • Доступна отгрузка в лентах и катушках
  • Диапазон рабочих температур от -40°C до +100°C
  • Полная нагрузка при температурах до +60°C
  • Гарантия 3 года

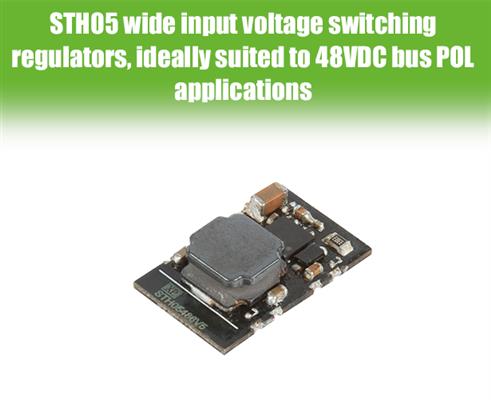

Стабилизатор напряжения для поверхностного монтажа для работы от сети постоянного тока 48 В

Импульсные стабилизаторы напряжения серии STH05 с широким диапазоном входного напряжения идеально приспособленные для работы от сети постоянного напряжения 48 В и предназначены для установки рядом с нагрузкой. При КПД 92% очень небольшое количество мощности теряется в виде тепла, поэтому нет необходимости в применении дополнительного радиатора, обеспечивая существенную экономию площади и предоставляя гибкость при проектировании печатной платы.

Новые DC/DC–преобразователи без гальванической развязки между входными и выходными цепями обеспечивают простое преобразование напряжения с понижением и хорошую стабилизацию напряжения при изменении входного напряжения или нагрузки, низкий уровень пульсации напряжения  с низким значением потребляемого тока 3 мА в режиме холостого хода.  Дистанционное включение/выключение обеспечивается через специальный командный вход с входным током всего лишь 1 мА. Выходной канал снабжен защитой от длительного короткого замыкания с автоматическим возвратом в нормальный режим после устранения короткого замыкания.

Для работы от сетей с номинальными напряжениями 12, 24 и 48 В диапазон входного напряжения простирается от 9 до 72 В, на выходе обеспечиваются напряжения 3,3; 5 и 6,5 В с током нагрузки 0,5 A; для работы от сетей с номинальными напряжениями 24 и 48 В диапазон входного напряжения простирается от 14 до 72 В для выходных напряжений 7,2 и 9 В для нагрузки 0,5A, а диапазон входного напряжения от 17 до 72 В  предназначен для формирования напряжения 12 В с током нагрузки 0,5 A. При номинальном входном напряжении 48 В диапазон напряжения составляет  от 21 до 72 В для формирования выхода 15В/0,4A. Все модели снабжены функцией регулировки выходного напряжения в диапазоне ±10% от номинального значения внешним резистором.

Корпус типа SMD-10 имеет габаритные размеры 19,5 × 11,8 × 5 мм. Диапазон рабочей температуры от – 40 до +105˚C с обеспечением полной мощности до минимальной температуры +65˚C. Вычисленное по стандарту MIL-HDBK-217 F значение MTBF при температуре корпуса  +25˚C составляет более 4,8 млн часов.

Новая серия STH05 является недорогим решением для стабилизации напряжения при установке рядом с потребителем в распределённых сетях постоянного напряжения не требующих изоляции, но где требуется стабилизация напряжения; во встроенных компьютерных системах; портативном оборудовании с питанием от аккумуляторов.

Информация для заказа

Информация предоставляется по запросу >>>
