Серия ICZ

Характеристики

  • Ультракомпактные размеры корпуса SIP-8
  • Наименьшая площадь основания для 9-ваттных преобразователей
  • Одно- и двухканальные модели
  • Кратность перекрытия диапазона входного напряжения 2:1
  • Диапазон рабочих температур от -40 °C до +85 °C
  • Электрическая прочность изоляции вход-выход 1600 VDC
  • Хорошо стабилизированный выход
  • Поддержка режима холостого хода
  • Вход дистанционного управления включением/выключением
  • Гарантия 3 года

9-ваттные преобразователи в корпусе SIP-8 с кратностью перекрытия входного напряжения 2:1

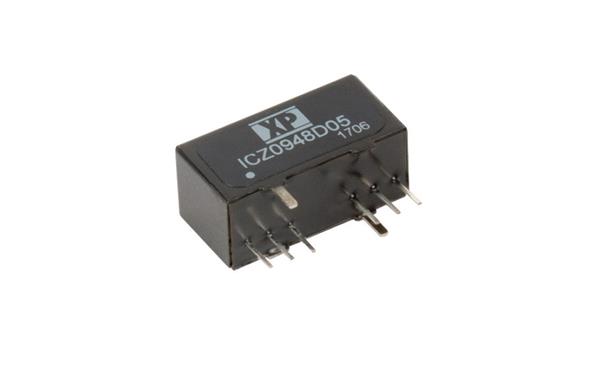

Новая серия ICZ09 9– ваттных DC/DC– преобразователей компании XP Power выполнена в ультракомпактном корпусе  SIP-8 c габаритными размерами 21,9×9,6×11,2 мм.

Подобно серии ITZ09 с кратностью перекрытия входного напряжения 4:1, серия ICZ09 имеет наивысшую удельную мощность в корпусе SIP и наименьшую площадь основания корпуса доступную для преобразователей с этими номинальными параметрам, но имеют стоимость на 10% меньше для применений,  не нуждающихся в широком диапазоне входного напряжения.

Новая серия ICZ09 имеет три диапазона входного напряжения: 9…18 В для номинального напряжения 12В; 18…36 В для применений с 24 В входным напряжением; 36…75 В для применений с номинальным входным напряжением 48 В. Каждый ряд предлагает выбор из шести одноканальных моделей с выходными напряжениями от 3,3 до 24 В, трёх двухканальных моделей с выходными напряжениями ±5, ±12 и ±15 В.  Общее количество различных моделей 27.

Все модели характеризуются хорошими показателями стабильности выходного напряжения: нестабильность по напряжению ±0,2% и нестабильность по току ±0,5% при изменении нагрузки от 0 до 100% (для двухканальных моделей это значение составляет ±1%). Эти показатели обеспечиваются также в режиме холостого тока.

Электрическая прочность изоляции составляет 1600 В по постоянному току, при этом все модели имеют вход дистанционного включения/выключения для обеспечения внешнего управления и упорядочивания включения. Модули серии ICZ09 оснащены защитными функциями: защита от импульсных напряжений на входе, перегрузки по току и короткого замыкания. Отвод тепла осуществляется конвекцией и не требует применения принудительного обдува или теплоотводов. Диапазон рабочих температур от – 40 до +85ºC. Понижение выходной мощности требуется при температурах  от +50ºC (для моделей с выходом 3,3 В — от +60ºC), максимальная температура корпуса +100ºC. Все модели соответствуют требованиям класс A к уровню кондуктивных помех  с внешними фильтрующими компонентами.

Серия ICZ совместима по расположению выводов с серией TMR9 (TRACO).

Информация для заказа

Номер для заказа Наименование   Наличие на складе
ICZ0912D05 Преобразователь напряжения DC/DC, входное напряжение 9-18 В, выходное напряжение ±5 В, номинальный выходной ток ±800 мA, КПД 85% под заказ
ICZ0912D12 Преобразователь напряжения DC/DC, входное напряжение 9-18 В, выходное напряжение ±12 В, номинальный выходной ток ±375 мA, КПД 88% под заказ
ICZ0912D15 Преобразователь напряжения DC/DC, входное напряжение 9-18 В, выходное напряжение ±15 В, номинальный выходной ток ±300 мA, КПД 89% под заказ
ICZ0912S05 Преобразователь напряжения DC/DC, входное напряжение 9-18 В, выходное напряжение 5 В, номинальный выходной ток 1600 мA, КПД 85% под заказ
ICZ0912S09 Преобразователь напряжения DC/DC, входное напряжение 9-18 В, выходное напряжение 9 В, номинальный выходной ток 1000 мA, КПД 87% под заказ
ICZ0912S12 Преобразователь напряжения DC/DC, входное напряжение 9-18 В, выходное напряжение 12 В, номинальный выходной ток 750 мA, КПД 88% под заказ
ICZ0912S15 Преобразователь напряжения DC/DC, входное напряжение 9-18 В, выходное напряжение 15 В, номинальный выходной ток 600 мA, КПД 89% под заказ
ICZ0912S24 Преобразователь напряжения DC/DC, входное напряжение 9-18 В, выходное напряжение 24 В, номинальный выходной ток 375 мA, КПД 89% под заказ
ICZ0912S3V3 Преобразователь напряжения DC/DC, входное напряжение 9-18 В, выходное напряжение 3.3 В, номинальный выходной ток 2000 мA, КПД 81% под заказ
ICZ0924D05 Преобразователь напряжения DC/DC, входное напряжение 18-36 В, выходное напряжение ±5 В, номинальный выходной ток ±800 мA, КПД 86% под заказ
ICZ0924D12 Преобразователь напряжения DC/DC, входное напряжение 18-36 В, выходное напряжение ±12 В, номинальный выходной ток ±375 мA, КПД 86% под заказ
ICZ0924D15 Преобразователь напряжения DC/DC, входное напряжение 18-36 В, выходное напряжение ±15 В, номинальный выходной ток ±300 мA, КПД 87% под заказ
ICZ0924S05 Преобразователь напряжения DC/DC, входное напряжение 18-36 В, выходное напряжение 5 В, номинальный выходной ток 1600 мA, КПД 85% под заказ
ICZ0924S09 Преобразователь напряжения DC/DC, входное напряжение 18-36 В, выходное напряжение 9 В, номинальный выходной ток 1000 мA, КПД 88% под заказ
ICZ0924S12 Преобразователь напряжения DC/DC, входное напряжение 18-36 В, выходное напряжение 12 В, номинальный выходной ток 750 мA, КПД 89% под заказ
ICZ0924S15 Преобразователь напряжения DC/DC, входное напряжение 18-36 В, выходное напряжение 15 В, номинальный выходной ток 600 мA, КПД 90% под заказ
ICZ0924S24 Преобразователь напряжения DC/DC, входное напряжение 18-36 В, выходное напряжение 24 В, номинальный выходной ток 375 мA, КПД 90% под заказ
ICZ0924S3V3 Преобразователь напряжения DC/DC, входное напряжение 18-36 В, выходное напряжение 3.3 В, номинальный выходной ток 2000 мA, КПД 82% под заказ
ICZ0948D05 Преобразователь напряжения DC/DC, входное напряжение 36-75 В, выходное напряжение ±5 В, номинальный выходной ток ±800 мA, КПД 86% под заказ
ICZ0948D12 Преобразователь напряжения DC/DC, входное напряжение 36-75 В, выходное напряжение ±12 В, номинальный выходной ток ±375 мA, КПД 87% под заказ
ICZ0948D15 Преобразователь напряжения DC/DC, входное напряжение 36-75 В, выходное напряжение ±15 В, номинальный выходной ток ±300 мA, КПД 87% под заказ
ICZ0948S05 Преобразователь напряжения DC/DC, входное напряжение 36-75 В, выходное напряжение 5 В, номинальный выходной ток 1600 мA, КПД 85% под заказ
ICZ0948S09 Преобразователь напряжения DC/DC, входное напряжение 36-75 В, выходное напряжение 9 В, номинальный выходной ток 1000 мA, КПД 88% под заказ
ICZ0948S12 Преобразователь напряжения DC/DC, входное напряжение 36-75 В, выходное напряжение 12 В, номинальный выходной ток 750 мA, КПД 89% под заказ
ICZ0948S15 Преобразователь напряжения DC/DC, входное напряжение 36-75 В, выходное напряжение 15 В, номинальный выходной ток 600 мA, КПД 89% под заказ
ICZ0948S24 Преобразователь напряжения DC/DC, входное напряжение 36-75 В, выходное напряжение 24 В, номинальный выходной ток 375 мA, КПД 89% под заказ
ICZ0948S3V3 Преобразователь напряжения DC/DC, входное напряжение 36-75 В, выходное напряжение 3.3 В, номинальный выходной ток 2000 мA, КПД 82% под заказ
