Серия IMA

Характеристики

  • Соответствие международным стандартам по безопасности медицинского оборудования
  • Одно- и двухканальный модели
  • Корпус SIP7
  • Диапазон рабочих температур от -40 °C дo +75 °C, окружающая среда
  • Полная мощность до температуры + 75 °C окружающей среды
  • Электрическая прочность изоляции вход-выход 4000 VAC, одно средство защиты пациента 1 x MOPP при напряжении 300 VAC
  • Ток утечки на пациента 2 мкA
  • Значение MTBF 2.5 млн час
  • Гарантия производителя 3 года

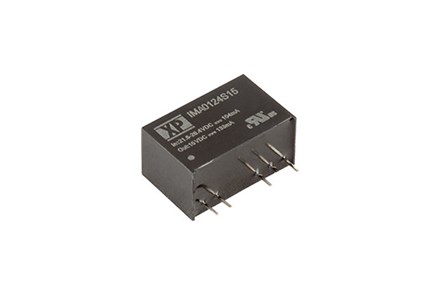

1-ваттные преобразователи напряжения в корпусе SIP для медицинского оборудования

1–ваттные DC/DC–преобразователи серии IMA01 разработаны специально для применения в медицинской аппаратуре. Новая серия обеспечивает одно средство защиты пациента 1×MOPP при 300 В переменного тока и два уровня защиты 2×MOPP при рабочем напряжении 125 В переменного тока с электрической прочностью изоляции между входными и выходными цепями 4000 В переменного тока. Все модели соответствуют требованиям к безопасности в соответствии с международными стандартами 60601-1 и характеризуются низким током утечки на пациента 2 мкА.

Доступны четыре диапазона напряжений с отклонением ±10%  для применения в сетях с номинальными напряжениями 5, 12, 15 и 24 В. Доступны одно– и двухканальные модели с номинальными напряжениями 3,3; 5; 9; 12 и 15 В. Всего доступно 40 разных моделей для каждого диапазона входного напряжения.

Преобразователи выполнены в очень маленьких пластиковых корпусах SIP7 с размерами 19,5×9,2×11,1 мм. Диапазон рабочих температур от – 40 до +75ºC  без понижения мощности во всём диапазоне температур, достаточно конвекционного отвода тепла. Все модели соответствуют требованиям стандарта EN55022 Class B  к помехам излучения и  кондуктивным помехам с применением внешних фильтрующих компонентов.  без применения дополнительных компонентов. Значение MTBF (среднее время наработки между отказами)  для серии IMA01 составляет 2,5 млн. часов, модули обеспечиваются трёхлетней гарантией производителя.

Компактные модули серии IMA01 являются идеальными для применений с подключением оборудования к пациенту и дополняют текущий ряд DC/DC–преобразователей компании XP Power, включающий  от 2–ваттных моделей в корпусе SIP до 20–ваттных моделей в корпусах DIP.

Информация для заказа

Номер для заказа Наименование   Наличие на складе
IMA0105D03 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: ±3,3В/ ±150 мA, КПД 70%, корпус SIP7 под заказ
IMA0105D05 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: ±5В/ ±100 мA, КПД 77%, корпус SIP7 под заказ
IMA0105D09 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: ±9В/±55,5 мA, КПД 78%, корпус SIP7 под заказ
IMA0105D12 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: ±12В/±41,6 мA, КПД 80%, корпус SIP7 под заказ
IMA0105D15 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: ±15В/±33,3 мA, КПД 77%, корпус SIP7 под заказ
IMA0105S05 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: 5В/200 мA, КПД 77%, корпус SIP7 под заказ
IMA0105S09 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: 9В/111 мA, КПД 78%, корпус SIP7 под заказ
IMA0105S12 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: 12В/83,3 мA, КПД 80%, корпус SIP7 под заказ
IMA0105S15 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: 15В/66,7 мA, КПД 77%, корпус SIP7 под заказ
IMA0105S3V3 DC/DC-преобразователь, диапазон входного напряжения 4,5-5,5В, выход: 3,3В/300 мA, КПД 70%, корпус SIP7 под заказ
IMA0112D03 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: ±3,3В/±150 мA, КПД 75%, корпус SIP7 под заказ
IMA0112D05 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: ±5В/±100 мA, КПД 75%, корпус SIP7 под заказ
IMA0112D09 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: ±9В/±55,5 мA, КПД 76%, корпус SIP7 под заказ
IMA0112D12 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: ±12В/±41,6 мA, КПД 77%, корпус SIP7 под заказ
IMA0112D15 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: ±15В/±33,3 мA, КПД 75%, корпус SIP7 под заказ
IMA0112S05 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: 5В/200 мA, КПД 75%, корпус SIP7 под заказ
IMA0112S09 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: 9В/111 мA, КПД 76%, корпус SIP7 под заказ
IMA0112S12 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: 12В/83,3 мA, КПД 77%, корпус SIP7 под заказ
IMA0112S15 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: 15В/66,7 мA, КПД 75%, корпус SIP7 под заказ
IMA0112S3V3 DC/DC-преобразователь, диапазон входного напряжения 10,8-13,2В, выход: 3,3В/300 мA, КПД 75%, корпус SIP7 под заказ
IMA0115D03 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: ±3,3В/±150 мA, КПД 73%, корпус SIP7 под заказ
IMA0115D05 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: ±5В/±100 мA, КПД 72%, корпус SIP7 под заказ
IMA0115D09 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: ±9В/±55,5 мA, КПД 74%, корпус SIP7 под заказ
IMA0115D12 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: ±12В/±41,6 мA, КПД 76%, корпус SIP7 под заказ
IMA0115D15 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: ±15В/±33,3 мA, КПД 75%, корпус SIP7 под заказ
IMA0115S05 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: 5В/200 мA, КПД 72%, корпус SIP7 под заказ
IMA0115S09 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: 9В/111 мA, КПД 74%, корпус SIP7 под заказ
IMA0115S12 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: 12В/83,3 мA, КПД 76%, корпус SIP7 под заказ
IMA0115S15 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: 15В/66,7 мA, КПД 75%, корпус SIP7 под заказ
IMA0115S3V3 DC/DC-преобразователь, диапазон входного напряжения 13,5-16,5В, выход: 3,3В/300 мA, КПД 73%, корпус SIP7 под заказ
IMA0124D03 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: ±3,3В/±150 мA, КПД 68%, корпус SIP7 под заказ
IMA0124D05 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: ±5В/±100 мA, КПД 68%, корпус SIP7 под заказ
IMA0124D09 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: ±9В/±55,5 мA, КПД 72%, корпус SIP7 под заказ
IMA0124D12 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: ±12В/±41,6 мA, КПД 72%, корпус SIP7 под заказ
IMA0124D15 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: ±15В/±33,3 мA, КПД 72%, корпус SIP7 под заказ
IMA0124S05 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: 5В/200 мA, КПД 68%, корпус SIP7 под заказ
IMA0124S09 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: 9В/111 мA, КПД 72%, корпус SIP7 под заказ
IMA0124S12 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: 12В/83.3 мA, КПД 72%, корпус SIP7 под заказ
IMA0124S15 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: 15В/66,7 мA, КПД 72%, корпус SIP7 под заказ
IMA0124S3V3 DC/DC-преобразователь, диапазон входного напряжения 21,6-26,4В, выход: 3,3В/300 мA, КПД 68%, корпус SIP7 под заказ
