Серия ISM

Характеристики
- Сертифицированы для применения в медицинской аппаратуре
- Одно- и двухканальные модули
- Компактный корпус для поверхностного монтажа
- Усиленная изоляция 4000 VAC
- Защита пациента от поражения электрическим током 1 x MOPP при рабочем напряжении 300 VAC
- Ток утечки на пациента 2 мкА
- Диапазон рабочих температур от -25 °C до +105 °C
- Поставка на ленте и катушках
- Гарантия 3 года

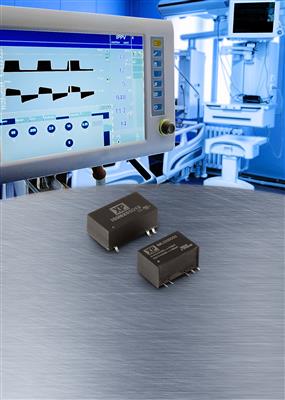

2-ваттные DC/DC-преобразователи для поверхностного монтажа
Компания XP Power объявила о начале выпуска 2– ваттных DC/DC–преобразователей серий IML02 и ISM02, которые разработаны специально для применений в медицинских электрических приборах и аппаратах, которые требуют между входными и выходными цепями безопасную изоляцию. Новые преобразователи обеспечивают усиленную изоляцию 4000 В (рабочее напряжение переменного тока) с защитой пациента 1×MOPP при рабочем напряжении 300 В (250 В переменного тока для серии IML02) и являются идеальными для применения в оборудовании, которое находится в намеренном контакте с пациентом, имеют очень низкий ток утечки на пациента 2 мкА.
Новые модули доступны в одно– и двухканальном исполнениях и выполнены в корпусе для поверхностного монтажа (серия ISM02) или в корпусе SIP-7 для монтажа в отверстия печатной платы (серия IML02).
Небольшие размеры 19,5×9,8×12,5 мм корпуса SIP-7 модулей серии IML02 и 24×18×9 мм модулей серии ISM02 занимают меньше места на печатной плате, и в обоих случаях предоставляют разработчикам аппаратуры больше места для добавления дополнительных функциональных возможностей или альтернативно сократить общие габариты законченного изделия.
Обе серии характеризуются расширенным диапазоном рабочих температур: от – 40 до +85ºC для серии IML02 и от – 25 до +105ºC для серии ISM02. Предлагая высокий КПД, широкий диапазон рабочих температур и весьма небольшую площадь основания, новые модули преобразователей напряжении хорошо подходят для применения в современных компактных медицинских электрических приборах и аппаратах.
Серия IML02 доступна с четырьмя различными входными диапазонами напряжения с номинальными напряжениями 5, 12, 15 или 24 В, тогда как серия ISM02 доступна для работы с четырьмя диапазонами входных напряжений 5, 12 и 24 В постоянного тока. Серия ISM02 включает одноканальные модели с выходными напряжениями 5, 12, 15 В и двухканальные модели с выходными напряжениями ±12 и ±15 В, тогда как серия IML02 включает одноканальные модели с выходными напряжениями 3,3; 5; 9; 12; 15 В и двухканальные исполнения с каждым выходным напряжением.
Преобразователи соответствуют по уровню кондктивных помех требованиям стандарта EN55011 Class B (для снижения кондуктивных помех для серии IML требуется применение небольшого внешнего фильтра) и соответствуют требованиям международных стандартов 60601–1 к безопасности операторов и пациентов.
Новые 2–ваттные DC/DC–преобразователи компании XP Power предлагают самые последние технологии и с расширенным диапазоном рабочих температур, превосходным значением КПД и компактными размерами являются преобразователями «следующего поколения» для применения в медицинской аппаратуре.
Модули поддерживаются 3–х летней гарантией производителя.
Информация для заказа
Номер для заказа | Наименование | Наличие на складе | ||
---|---|---|---|---|
Преобразователь DC-DC, диапазон входного напряжения 4.5-5.5VDC, выход: ±12В/±83 мA, КПД 72% | под заказ | |||
Преобразователь DC-DC, диапазон входного напряжения 4.5-5.5VDC, выход: ±15В/±66 мA, КПД 73% | под заказ | |||
Преобразоваетль напряжения DC-DC, диапазон входного напряжения 4.5-5.5В, выход: 5В/400 мA, КПД 66% | под заказ | |||
Преобразоваетль напряжения DC-DC, диапазон входного напряжения 4.5-5.5В, выход: 12В/165 мA, КПД 66% | под заказ | |||
Преобразоваетль напряжения DC-DC, диапазон входного напряжения 4.5-5.5В, выход: 15В/133 мA, КПД 66% | под заказ | |||
Преобразователь DC-DC, диапазон входного напряжения 10.8-13.2VDC, выход: ±12В/±83 мA, КПД 74% | под заказ | |||
Преобразователь DC-DC, диапазон входного напряжения 10.8-13.2VDC, выход: ±15В/±66 мA, КПД 75% | под заказ | |||
Преобразоваетль напряжения DC-DC, диапазон входного напряжения 10.8-13.2В, выход: 5В/400 мA, КПД 66% | под заказ | |||
Преобразоваетль напряжения DC-DC, диапазон входного напряжения 10.8-13.2В, выход: 12В/165 мA, КПД 66% | под заказ | |||
Преобразоваетль напряжения DC-DC, диапазон входного напряжения 10.8-13.2В, выход: 15В/133 мA, КПД 66% | под заказ | |||
Преобразователь DC-DC, диапазон входного напряжения 21.6-26.4VDC, выход: ±12В/±83 мA, КПД 74% | под заказ | |||
Преобразователь DC-DC, диапазон входного напряжения 21.6-26.4VDC, выход: ±15В/±66 мA, КПД 75% | под заказ | |||
Преобразоваетль напряжения DC-DC, диапазон входного напряжения 21.6-26.4В, выход: 5В/400 мA, КПД 66% | под заказ | |||
Преобразоваетль напряжения DC-DC, диапазон входного напряжения 21.6-26.4В, выход: 12В/165 мA, КПД 66% | под заказ | |||
Преобразоваетль напряжения DC-DC, диапазон входного напряжения 21.6-26.4В, выход: 12В/165 мA, КПД 66% | под заказ |
