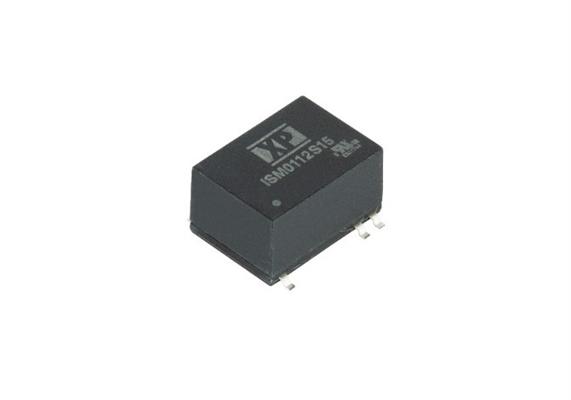

Серия ISM01

Характеристики

  • Одно- и двухканальные модели
  • Компактный корпус для поверхностного монтажа
  • Электрическая прочность изоляции 4000 VDC
  • Два средства защиты пациента (2 x MOPP) при напряжении 250 VAC
  • Ток утечки через пациента 2 мкA
  • Диапазон рабочей температуры от -40 °C до +95 °C
  • Исполнение с моющейся поверхностью корпуса
  • Гарантия три года

1-ваттные DC/DC-преобразователи для медицинского оборудования

Преобразователи напряжения серии ISM01  с одним и двумя каналами выходного стабилизированного напряжения, выполнены в корпусах для поверхностного монтажа и разработаны для применения в медицинской  аппаратуре и сертифицированы на соответствие требованиям международных стандартов  безопасности медицинского оборудования.

1–ваттные DC/DC–преобразователи серии ISM01 доступны с тремя диапазонами входного напряжения: 4,5…5,5 В – для шины питания с номинальным напряжением 5 В; 10,8…13,2 В для входного напряжения 12 В, диапазон входного напряжения 21,6…26,4 В – для входного напряжения 24 В. Одноканальные модели обеспечивают три стабилизированные выходные напряжения 5, 12 и 15 В; двухканальные модели обеспечивают напряжения ±12 и ±15 В.

Между входными и выходными цепями обеспечивается усиленная электрическая изоляция с прочностью 4000 В (переменный ток), предлагается два средства защиты пациента от поражения электрическим током 2 ×  MOPP (Means of Patient Protection) при рабочем напряжении 250 В переменного тока, ток утечки на пациента составляет 2 мкА. Модули преобразователей напряжения серии ISM01 соответствуют требованиям следующих стандартов: CB IEC60601-1 (определяет общие требования безопасности медицинских электрических изделий), UL ANSIAAMI ES60601-1 (определяет общие требования безопасности медицинских электрических изделий), EN55011 Class A — устанавливает требования к уровню генерируемых кондуктивных помех, EN61000-4-2, 3, 4, 5, 6, 8 — устанавливают требования к стойкости к воздействию импульсных напряжений.

Преобразователи напряжения с конвекционным отводом тепла предназначены для работы в диапазоне температур от – 40 до +95ºC с понижением выходной мощности при температурах выше +85ºC.  Значение КПД распределяется от 76 до 84%, потребляемый ток в режиме холостого хода колеблется от 20 до 50 мА и зависит от модели.

Модули выполнены в корпусах из непроводящего пластика чёрного цвета, формат корпуса SMD-14 с размерами  18,9 × 13,7 × 10,2 мм. Возможна поставка в лентах или катушках, исполнение в корпусе для мойки водой (для заказа этого исполнения к заказному номеру добавляется суффикс -P) позволяет применять для очистки печатных плат благоприятные для окружающей среды технологии.

Новая серия ISM01 дополняет возможности 1-ваттных преобразователей для поверхностного монтажа к ряду DC/DC–преобразователей, предлагаемых компанией XP Power,  для медицинских электрических приборов и аппаратов: IMA01, IMM01, ISM02, IMM02, IML02, JHL03, JHL06, JHM10, JHM15, JMM20.

Новые преобразователи напряжения предназначены для применений с низким потреблением мощности, где существует требование к DC/DC–преобразователю обеспечить изолирующий барьер, обеспечивающий два средства защиты пациента (2×MOPP) и небольшой ток утечки на пациента.

Информация для заказа

Номер для заказа Наименование   Наличие на складе
ISM0105D12 Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход ±12В/±42 mA, КПД 80% под заказ
ISM0105D12-P Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход ±12В/±42 mA, КПД 80% под заказ
ISM0105D15 Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход ±15В/±33 mA, КПД 84% под заказ
ISM0105D15-P Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход ±15В/±33 mA, КПД 84% под заказ
ISM0105S05 Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход 5В/200 mA, КПД 76% под заказ
ISM0105S05-P Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход 5В/200 mA, КПД 76% под заказ
ISM0105S12 Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход 12В/84 mA, КПД 80% под заказ
ISM0105S12-P Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход 12В/84 mA, КПД 80% под заказ
ISM0105S15 Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход 15В/68 mA, КПД 83% под заказ
ISM0105S15-P Преобразователь напряжения DC-DC, диапазон входного напряжения 4.5-5.5 В, выход 15В/68 mA, КПД 83% под заказ
ISM0112D12 Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход ±12В/±42 mA, КПД 79% под заказ
ISM0112D12-P Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход ±12В/±42 mA, КПД 79% под заказ
ISM0112D15 Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход ±15В/±33 mA, КПД 80% под заказ
ISM0112D15-P Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход ±15В/±33 mA, КПД 80% под заказ
ISM0112S05 Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход 5В/200 mA, КПД 76% под заказ
ISM0112S05-P Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход 5В/200 mA, КПД 76% под заказ
ISM0112S12 Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход 12В/84 mA, КПД 79% под заказ
ISM0112S12-P Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход 12В/84 mA, КПД 79% под заказ
ISM0112S15 Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход 15В/68 mA, КПД 80% под заказ
ISM0112S15-P Преобразователь напряжения DC-DC, диапазон входного напряжения 10.8-13.2 В, выход 15В/68 mA, КПД 80% под заказ
ISM0124D12 Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход ±12В/±42 mA, КПД 80% под заказ
ISM0124D12-P Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход ±12В/±42 mA, КПД 80% под заказ
ISM0124D15 Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход ±15В/±33 mA, КПД 80% под заказ
ISM0124D15-P Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход ±15В/±33 mA, КПД 80% под заказ
ISM0124S05 Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход 5В/200 mA, КПД 76% под заказ
ISM0124S05-P Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход 5В/200 mA, КПД 76% под заказ
ISM0124S12 Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход 12В/84 mA, КПД 80% под заказ
ISM0124S12-P Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход 12В/84 mA, КПД 80% под заказ
ISM0124S15 Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход 15В/68 mA, КПД 80% под заказ
ISM0124S15-P Преобразователь напряжения DC-DC, диапазон входного напряжения 21.6-26.4 В, выход 15В/68 mA, КПД 80% под заказ
