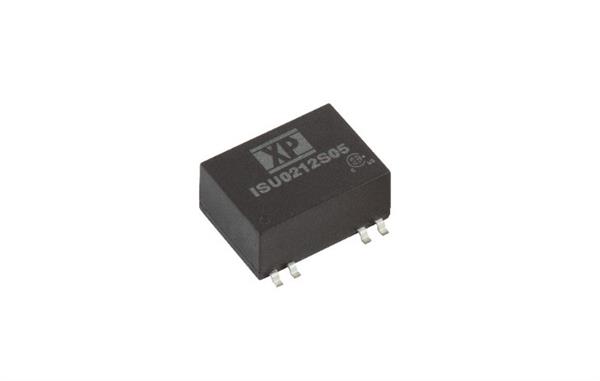

Серия ISU

Характеристики

• Стабилизированные одно- и двухканальные выходы
• Широкий диапазон входного напряжения (кратность перекрытия 4:1)
• Компактный корпус SMD для поверхностного монтажа
• Электрическая изоляция 1500 В
• Диапазон рабочих температур от -40 °C до +95 °C
• Дистанционная блокировка
• Доступны в лентах и катушках
• Опциональное исполнение с моющимся корпусом
• Гарантия поставщика 3 года

2- и 3-ваттные преобразователи напряжения для поверхностоного монтажа с широким диапазонм входного напряжения (кратность перекрытия 4:1)

Преобразователи новых серий ISU02 и ISU03 отличаются сверхшироким диапазоном входного напряжения с кратностью перекрытия 4:1 — предлагаются модели с диапазонами напряжений  4,5…12; 9…36 и 18…75 В, охватывающие номинальные напряжения 5, 12, 24  и 48 В.

Преобразователи серии ISU выполнены в компактном корпусе для поверхностного монтажа с габаритными размерами  19 × 17 ×  8,7 мм и характеризуются значением удельной плотности мощности 1065 Вт/дм³ . Значение КПД варьируется от 79 до 83% в зависимости от модели, но большая часть моделей осуществляет преобразование с КПД 80%.

Предлагаются одно- и двухканальные модели с хорошо стабилизированными напряжениями: 5, 12, 15, 24, ±12, ±15 В. Необходимо отметить наличие сервисной функции дистанционной блокировки у всех моделей. Электрическая прочность изоляции между входными и выходными цепями, обеспечиваемая в течение 60 сек, составляет 1500 В, или 1800 В — в течение 1 секунды. Уровень генерируемых кондуктивных помех соответствуют пределам по классу A без применения внешних фильтрующих компонентов.

Новые преобразователи предназначены для работы в диапазоне температур от – 40 до +95ºC, обеспечивая полную мощность до  +70ºC (для серии ISU02) и до +65ºC (для серии ISU03). Для охлаждения вполне достаточно конвекционного отвода тепла — поверхности корпуса модуля хватает для решения задачи охлаждения и не требуется применения принудительного охлаждения с помощью воздушного потока или дополнительного радиатора.

Модули оснащены сервисными функциями для обеспечения работы в системах электропитания аппаратуры: защита от перенапряжения на входе, перегрузки по току и короткого замыкания.

Серия ISU02 совместима по выводам с серией TDR2 WISM (Traco Power), а серия ISU03 с серией TDR3 WISM.
