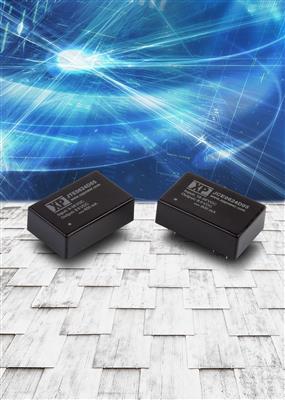

Серия JCE

Характеристики

  • Диапазоны входных напряжения: 9-18В, 18-36В и 36-75В
  • Пластиковый корпус DIP-24 (возможна поставка модулей в металлических корпусах)
  • Диапазон рабочих температур от -40 до +100C
  • Одно- и двухканальные модели
  • Гальваническая развязка вход-выход 1500 В (постоянный ток), доступны версии с прочностью изоляции 3000 В
  • Гарантия 3 года

Недорогие компактные 6-ваттные DC/DC-преобразователи серии JCE предназначены для широкого ряда применений в мобильной связи, промышленных и транспортных применениях. Выполненные в стандартном пластмассовом 24-выводном корпусе DIP (Dual-in-Line Package) для монтажа в отверстия печатной платы с размерами 31,75 × 20,32×10,4 мм одно- и двухканальные модули характеризуются удельной мощностью 15Вт/дюйм3 и обеспечивают КПД до 84%.
Одноканальные модели доступны с выходными напряжениями +3,3;+5, +12, +15 и +24 В. Двухканальные модели обеспечивают номинальные напряжения ±3,3; ±5, ±12, ±15 и ±24 В. Модули серии JCE06 предназначены для работы от сетей постоянного тока с диапазоном 2:1. Все модели охватывают популярные номинальные входные напряжения +12, +24 и 48 В.
Гальваническая развязка между входными и выходными цепями 1500 В постоянного тока. По отдельному заказу поставляются модели со значением гальванической развязки 3000 В постоянного тока (для заказа этих модулей необходимо добавить прибавит суффикс -H к коду модели). Доступны также модели выполненные в металлическом корпусе (необходимо добавить суффикс -M к заказному коду при заказе).
Преобразователи удовлетворяют требованиям широкого ряда рабочих внешних условий при температурах от - 40 до + 100˚C. Не требуется дополнительного обдува воздухом или применения радиаторов, что экономит полезную площадь платы и дополнительную стоимость.
Функция защиты при снижении входного напряжения отключает преобразователь при значениях входного напряжения ниже минимального значения для предотвращения повреждения преобразователя.

Преобразователи серии JCE06 имеют цоколёвку выводов совместимую с преобразователями TEL5, TEN5 и TEN6N.

Все модели соответствуют требованиям стандарта EN55022 Class A к кондуктивным помехам без применения дополнительных компонентов.
Модули серии JCE обеспечиваются трёхлетней гарантией.

Информация для заказа

Номер для заказа Наименование   Наличие на складе
JCE0312D03 Преобразователь DC-DC, вход 9-18VDC, выход ±3.3VDC/±450 mA, КПД 74% под заказ
JCE0312D05 Преобразователь DC-DC, вход 9-18VDC, выход ±5VDC/±300 mA, КПД 78% под заказ
JCE0312D12 Преобразователь DC-DC, вход 9-18VDC, выход ±12VDC/±125 mA, КПД 81% под заказ
JCE0312D15 Преобразователь DC-DC, вход 9-18VDC, выход ±15VDC/±100 mA, КПД 81% под заказ
JCE0312D24 Преобразователь DC-DC, вход 9-18VDC, выход ±24VDC/±63 mA, КПД 81% под заказ
JCE0312S05 Преобразователь DC-DC converter, input 9-18VDC, output 3.3VDC/900 mA, efficiency 74% под заказ
JCE0312S12 Преобразователь DC-DC converter, input 9-18VDC, output 12VDC/250 mA, КПД 81% под заказ
JCE0312S15 Преобразователь DC-DC converter, input 9-18VDC, output 15VDC/200 mA, КПД 81% под заказ
JCE0312S24 Преобразователь DC-DC converter, input 9-18VDC, output 24VDC/125 mA, КПД 80% под заказ
JCE0312S3V3 Преобразователь DC-DC converter, input 9-18VDC, output 3.3VDC/900 mA, efficiency 74% под заказ
JCE0324D03 Преобразователь DC-DC, вход 18-36VDC, выход ±3.3VDC/±450 mA, КПД 75% под заказ
JCE0324D05 Преобразователь DC-DC, вход 18-36VDC, выход ±5VDC/±300 mA, КПД 79% под заказ
JCE0324D12 Преобразователь DC-DC, вход 9-18VDC, выход ±12VDC/±125 mA, КПД 81% под заказ
JCE0324D15 Преобразователь DC-DC, вход 18-36VDC, выход ±15VDC/±100 mA, КПД 81% под заказ
JCE0324D24 Преобразователь DC-DC, вход 18-36VDC, выход ±24VDC/±63 mA, КПД 81% под заказ
JCE0324S05 Преобразователь DC-DC converter, input 18-36VDC, output 5VDC/600 mA, КПД 77% под заказ
JCE0324S12 Преобразователь DC-DC converter, input 18-36VDC, output 12VDC/250 mA, КПД 81% под заказ
JCE0324S15 Преобразователь DC-DC, вход18-36VDC, выход 15VDC/200 mA, КПД 81% под заказ
JCE0324S24 Преобразователь DC-DC, вход18-36VDC, выход 24VDC/125 mA, КПД 81% под заказ
JCE0324S3V3 Преобразователь DC-DC converter, input 18-36VDC, output 3.3VDC/900 mA, КПД 73% под заказ
JCE0348D03 Преобразователь DC-DC, вход 36-75VDC, выход ±3.3VDC/±450 mA под заказ
JCE0348D05 Преобразователь DC-DC, вход 36-75VDC, выход ±5VDC/±300 mA под заказ
JCE0348D12 Преобразователь DC-DC, вход 36-75VDC, выход ±5VDC/±300 mA под заказ
JCE0348D15 Преобразователь DC-DC, вход 36-75VDC, выход ±5VDC/±300 mA под заказ
JCE0348D24 Преобразователь DC-DC, вход 36-75VDC, выход ±5VDC/±300 mA под заказ
JCE0348S05 Преобразователь DC-DC, вход 36-75VDC, выход 5VDC/600 mA под заказ
JCE0348S12 Преобразователь DC-DC, вход 36-75VDC, выход 12VDC/250 mA под заказ
JCE0348S15 Преобразователь DC-DC, вход 36-75VDC, выход 15VDC/200 mA под заказ
JCE0348S24 Преобразователь DC-DC, вход 36-75VDC, выход 24VDC/125 mA под заказ
JCE0348S3V3 Преобразователь DC-DC, вход 36-75VDC, выход 3.3VDC/900 mA под заказ
JCE0612D03 Преобразователь DC-DC converter, input 9-18VDC, output ±3.3VDC/±909 mA, efficiency 76% под заказ
JCE0612D03-H Преобразователь DC-DC converter, input 9-18VDC, output ±3.3VDC/±909 mA, efficiency 76% под заказ
JCE0612D03-M Преобразователь DC-DC converter, input 9-18VDC, output ±3.3VDC/±909 mA, efficiency 76% под заказ
JCE0612D05 Преобразователь DC-DC converter, input 9-18VDC, output ±5.0VDC/±600 mA, efficiency 80% под заказ
JCE0612D05-H Преобразователь DC-DC converter, input 9-18VDC, output ±5.0VDC/±600 mA, efficiency 80% под заказ
JCE0612D05-M Преобразователь DC-DC converter, input 9-18VDC, output ±5.0VDC/±600 mA, efficiency 80% под заказ
JCE0612D12 Преобразователь DC-DC converter, input 9-18VDC, output ±12.0VDC/±250 mA, efficiency 83% под заказ
JCE0612D12-H Преобразователь DC-DC converter, input 9-18VDC, output ±12.0VDC/±250 mA, efficiency 83% под заказ
JCE0612D12-M Преобразователь DC-DC converter, input 9-18VDC, output ±12.0VDC/±250 mA, efficiency 83% под заказ
JCE0612D15 Преобразователь DC-DC converter, input 9-18VDC, output ±15.0VDC/±200 mA, efficiency 84% под заказ
JCE0612D15-H Преобразователь DC-DC converter, input 9-18VDC, output ±15.0VDC/±200 mA, efficiency 84% под заказ
JCE0612D15-M Преобразователь DC-DC converter, input 9-18VDC, output ±15.0VDC/±200 mA, efficiency 84% под заказ
JCE0612D24 Преобразователь DC-DC converter, input 9-18VDC, output ±24.0VDC/±125 mA, efficiency 81% под заказ
JCE0612D24-H Преобразователь DC-DC converter, input 9-18VDC, output ±24.0VDC/±125 mA, efficiency 81% под заказ
JCE0612D24-M Преобразователь DC-DC converter, input 9-18VDC, output ±24.0VDC/±125 mA, efficiency 81% под заказ
JCE0612S05 Преобразователь DC-DC converter, input 9-18VDC, output 5.0VDC/1200 mA, efficiency 79% под заказ
JCE0612S05-H Преобразователь DC-DC converter, input 9-18VDC, output 5.0VDC/1200 mA, efficiency 79% под заказ
JCE0612S05-M Преобразователь DC-DC converter, input 9-18VDC, output 5.0VDC/1200 mA, efficiency 79% под заказ
JCE0612S12 Преобразователь DC-DC converter, input 9-18VDC, output 12.0VDC/500 mA, efficiency 83% под заказ
JCE0612S12-H Преобразователь DC-DC converter, input 9-18VDC, output 12.0VDC/500 mA, efficiency 83% под заказ
JCE0612S12-M Преобразователь DC-DC converter, input 9-18VDC, output 12.0VDC/500 mA, efficiency 83% под заказ
JCE0612S15 Преобразователь DC-DC converter, input 9-18VDC, output 15.0VDC/400 mA, efficiency 84% под заказ
JCE0612S15-H Преобразователь DC-DC converter, input 9-18VDC, output 15.0VDC/400 mA, efficiency 84% под заказ
JCE0612S15-M Преобразователь DC-DC converter, input 9-18VDC, output 15.0VDC/400 mA, efficiency 84% под заказ
JCE0612S24 Преобразователь DC-DC converter, input 9-18VDC, output 24.0VDC/250 mA, efficiency 82% под заказ
JCE0612S24-H Преобразователь DC-DC converter, input 9-18VDC, output 24.0VDC/250 mA, efficiency 82% под заказ
JCE0612S24-M Преобразователь DC-DC converter, input 9-18VDC, output 24.0VDC/250 mA, efficiency 82% под заказ
JCE0612S3V3 Преобразователь DC-DC converter, input 9-18VDC, output 3.3VDC/1400 mA, efficiency 75% под заказ
JCE0612S3V3-H Преобразователь DC-DC converter, input 9-18VDC, output 3.3VDC/1400 mA, efficiency 75% под заказ
JCE0612S3V3-M Преобразователь DC-DC converter, input 9-18VDC, output 3.3VDC/1400 mA, efficiency 75% под заказ
JCE0624D03 Преобразователь DC-DC converter, input 18-36VDC, output ±3.3VDC/±909 mA, efficiency 76% под заказ
JCE0624D03-H Преобразователь DC-DC converter, input 18-36VDC, output ±3.3VDC/±909 mA, efficiency 76% под заказ
JCE0624D03-M Преобразователь DC-DC converter, input 18-36VDC, output ±3.3VDC/±909 mA, efficiency 76% под заказ
JCE0624D05 Преобразователь DC-DC converter, input 18-36VDC, output ±5.0VDC/±600 mA, efficiency 80% под заказ
JCE0624D05-H Преобразователь DC-DC converter, input 18-36VDC, output ±5.0VDC/±600 mA, efficiency 80% под заказ
JCE0624D05-M Преобразователь DC-DC converter, input 18-36VDC, output ±5.0VDC/±600 mA, efficiency 80% под заказ
JCE0624D12 Преобразователь DC-DC converter, input 18-36VDC, output ±12.0VDC/±250 mA, efficiency 83% под заказ
JCE0624D12-H Преобразователь DC-DC converter, input 18-36VDC, output ±12.0VDC/±250 mA, efficiency 83% под заказ
JCE0624D12-M Преобразователь DC-DC converter, input 18-36VDC, output ±12.0VDC/±250 mA, efficiency 83% под заказ
JCE0624D15 Преобразователь DC-DC converter, input 18-36VDC, output ±15.0VDC/±200 mA, efficiency 84% под заказ
JCE0624D15-H Преобразователь DC-DC converter, input 18-36VDC, output ±15.0VDC/±200 mA, efficiency 84% под заказ
JCE0624D15-M Преобразователь DC-DC converter, input 18-36VDC, output ±15.0VDC/±200 mA, efficiency 84% под заказ
JCE0624D24 Преобразователь DC-DC converter, input 18-36VDC, output ±24.0VDC/±125 mA, efficiency 81% под заказ
JCE0624D24-H Преобразователь DC-DC converter, input 18-36VDC, output ±24.0VDC/±125 mA, efficiency 81% под заказ
JCE0624D24-M Преобразователь DC-DC converter, input 18-36VDC, output ±24.0VDC/±125 mA, efficiency 81% под заказ
JCE0624S05 Преобразователь DC-DC converter, input 18-36VDC, output 5.0VDC/1200 mA, efficiency 79% под заказ
JCE0624S05-H Преобразователь DC-DC converter, input 18-36VDC, output 5.0VDC/1200 mA, efficiency 79% под заказ
JCE0624S05-M Преобразователь DC-DC converter, input 18-36VDC, output 5.0VDC/1200 mA, efficiency 79% под заказ
JCE0624S12 Преобразователь DC-DC converter, input 18-36VDC, output 12.0VDC/500 mA, efficiency 83% под заказ
JCE0624S12-H Преобразователь DC-DC converter, input 18-36VDC, output 12.0VDC/500 mA, efficiency 83% под заказ
JCE0624S12-M Преобразователь DC-DC converter, input 18-36VDC, output 12.0VDC/500 mA, efficiency 83% под заказ
JCE0624S15 Преобразователь DC-DC converter, input 18-36VDC, output 15.0VDC/400 mA, efficiency 85% под заказ
JCE0624S15-H Преобразователь DC-DC converter, input 18-36VDC, output 15.0VDC/400 mA, efficiency 85% под заказ
JCE0624S15-M Преобразователь DC-DC converter, input 18-36VDC, output 15.0VDC/400 mA, efficiency 85% под заказ
JCE0624S24 Преобразователь DC-DC converter, input 18-36VDC, output 24.0VDC/250 mA, efficiency 82% под заказ
JCE0624S24-H Преобразователь DC-DC converter, input 18-36VDC, output 24.0VDC/250 mA, efficiency 82% под заказ
JCE0624S24-M Преобразователь DC-DC converter, input 18-36VDC, output 24.0VDC/250 mA, efficiency 82% под заказ
JCE0624S3V3 Преобразователь DC-DC converter, input 18-36VDC, output 3.3VDC/1400 mA, efficiency 74% под заказ
JCE0624S3V3-H Преобразователь DC-DC converter, input 18-36VDC, output 3.3VDC/1400 mA, efficiency 74% под заказ
JCE0624S3V3-M Преобразователь DC-DC converter, input 18-36VDC, output 3.3VDC/1400 mA, efficiency 74% под заказ
JCE0648D03 Преобразователь DC-DC converter, input 36-75VDC, output ±3.3VDC/±909 mA, efficiency 78% под заказ
JCE0648D03-H Преобразователь DC-DC converter, input 36-75VDC, output ±3.3VDC/±909 mA, efficiency 78% под заказ
JCE0648D03-M Преобразователь DC-DC converter, input 36-75VDC, output ±3.3VDC/±909 mA, efficiency 78% под заказ
JCE0648D05 Преобразователь DC-DC converter, input 36-75VDC, output ±5.0VDC/±600 mA, efficiency 82% под заказ
JCE0648D05-H Преобразователь DC-DC converter, input 36-75VDC, output ±5.0VDC/±600 mA, efficiency 82% под заказ
JCE0648D05-M Преобразователь DC-DC converter, input 36-75VDC, output ±5.0VDC/±600 mA, efficiency 82% под заказ
JCE0648D12 Преобразователь DC-DC converter, input 36-75VDC, output ±12.0VDC/±250 mA, efficiency 84% под заказ
JCE0648D12-H Преобразователь DC-DC converter, input 36-75VDC, output ±12.0VDC/±250 mA, efficiency 84% под заказ
JCE0648D12-M Преобразователь DC-DC converter, input 36-75VDC, output ±12.0VDC/±250 mA, efficiency 84% под заказ
JCE0648D15 Преобразователь DC-DC converter, input 36-75VDC, output ±15.0VDC/±200 mA, efficiency 84% под заказ
JCE0648D15-H Преобразователь DC-DC converter, input 36-75VDC, output ±15.0VDC/±200 mA, efficiency 84% под заказ
JCE0648D15-M Преобразователь DC-DC converter, input 36-75VDC, output ±15.0VDC/±200 mA, efficiency 84% под заказ
JCE0648D24 Преобразователь DC-DC converter, input 36-75VDC, output ±24.0VDC/±125 mA, efficiency 80% под заказ
JCE0648D24-H Преобразователь DC-DC converter, input 36-75VDC, output ±24.0VDC/±125 mA, efficiency 80% под заказ
JCE0648D24-M Преобразователь DC-DC converter, input 36-75VDC, output ±24.0VDC/±125 mA, efficiency 80% под заказ
JCE0648S05 Преобразователь DC-DC converter, input 36-75VDC, output 5.0VDC/1200 mA, efficiency 82% под заказ
JCE0648S05-H Преобразователь DC-DC converter, input 36-75VDC, output 5.0VDC/1200 mA, efficiency 82% под заказ
JCE0648S05-M Преобразователь DC-DC converter, input 36-75VDC, output 5.0VDC/1200 mA, efficiency 82% под заказ
JCE0648S12 Преобразователь DC-DC converter, input 36-75VDC, output 12.0VDC/500 mA, efficiency 84% под заказ
JCE0648S12-H Преобразователь DC-DC converter, input 36-75VDC, output 12.0VDC/500 mA, efficiency 84% под заказ
JCE0648S12-M Преобразователь DC-DC converter, input 36-75VDC, output 12.0VDC/500 mA, efficiency 84% под заказ
JCE0648S15 Преобразователь DC-DC converter, input 36-75VDC, output 15.0VDC/400 mA, efficiency 84% под заказ
JCE0648S15-H Преобразователь DC-DC converter, input 36-75VDC, output 15.0VDC/400 mA, efficiency 84% под заказ
JCE0648S15-M Преобразователь DC-DC converter, input 36-75VDC, output 15.0VDC/400 mA, efficiency 84% под заказ
JCE0648S24 Преобразователь DC-DC converter, input 36-75VDC, output 24.0VDC/250 mA, efficiency 84% под заказ
JCE0648S24-H Преобразователь DC-DC converter, input 36-75VDC, output 24.0VDC/250 mA, efficiency 84% под заказ
JCE0648S24-M Преобразователь DC-DC converter, input 36-75VDC, output 24.0VDC/250 mA, efficiency 84% под заказ
JCE0648S3V3 Преобразователь DC-DC converter, input 36-75VDC, output 3.3VDC/1400 mA, efficiency 76% под заказ
JCE0648S3V3-H Преобразователь DC-DC converter, input 36-75VDC, output 3.3VDC/1400 mA, efficiency 76% под заказ
JCE0648S3V3-M Преобразователь DC-DC converter, input 36-75VDC, output 3.3VDC/1400 mA, efficiency 76% под заказ
