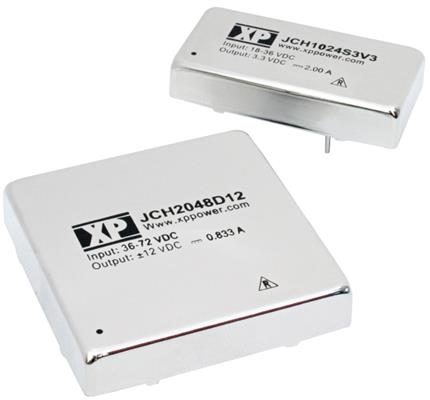

Серия JCH

Характеристики

  • Модели с выходными мощностями 10 и 20 Вт
  • Диапазоны входных напряжений: 9…18; 18…36; 36…75 В
  • Модели с одним и двумя изолированными выходами питающих напряжений с номинальными значениями 3,3; 5; 12; 15; 24; ±3,3; ±5; ±12; ±15; ±24 В
  • Коэффициент полезного действия от 78 до 86% для 10-ваттных моделей ( зависит от модели); от 85 до 91% для 20-ваттных моделей
  • Частота преобразования 200 кГц (для 10-ваттных моделей); 125 кГц (для 20-ватных моделей)
  • Гальваническая развязка выходных цепей питания от шин источника входной электроэнергии – 1500 В
  • Диапазон рабочих температур от -40 до +100ºС
  • Диапазон температур хранения от -40 до +125ºС
  • Габаритные размеры 50,8×25,4×10,16 ммт (10-ваттные модели); 50,8x50,8x10,16 мм (20-ваттные модели)
  • Сервисные функции: защита от короткого замыкания с автоматическим восстановлением и перегрузки по току

Информация для заказа

Номер для заказа Наименование   Наличие на складе
JCH1012D03 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_3В/+_1.00A под заказ
JCH1012D05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_5В/+_1.00A под заказ
JCH1012D12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_12В/+_0.416A под заказ
JCH1012D15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_15В/+_0.333A под заказ
JCH1012D24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_24В/+_0.208A под заказ
JCH1012S05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 5В/2.00A под заказ
JCH1012S12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 12В/0.833A под заказ
JCH1012S15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 15В/0.666A под заказ
JCH1012S24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 24В/0.416A под заказ
JCH1012S3V3 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 3.3В/2.00A под заказ
JCH1024D03 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_3В/+_1.00A под заказ
JCH1024D05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_5В/+_1.00A под заказ
JCH1024D12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_12В/+_0.416A под заказ
JCH1024D15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_15В/+_0.333A под заказ
JCH1024D24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_24В/+_0.208A под заказ
JCH1024S05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 5В/2.00A под заказ
JCH1024S12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 12В/0.833A под заказ
JCH1024S15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 15В/0.666A под заказ
JCH1024S24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 24В/0.416A под заказ
JCH1024S3V3 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 3.3В/2.00A под заказ
JCH1048D03 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_3В/+_1.00A под заказ
JCH1048D05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_5В/+_1.00A под заказ
JCH1048D12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_12В/+_0.416A под заказ
JCH1048D15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_15В/+_0.333A под заказ
JCH1048D24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_24В/+_0.208A под заказ
JCH1048S05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 5В/2.00A под заказ
JCH1048S12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 12В/0.833A под заказ
JCH1048S15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 15В/0.666A под заказ
JCH1048S24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 24В/0.416A под заказ
JCH1048S3V3 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 3.3В/2.00A под заказ
JCH2012D05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_5В/+_2.00A под заказ
JCH2012D09 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_9В/+_1.111A под заказ
JCH2012D12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_12В/+_0.833A под заказ
JCH2012D15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_15В/+_0.666A под заказ
JCH2012D24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход +_24В/+_0.416A под заказ
JCH2012S05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 5В/4.00A под заказ
JCH2012S09 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 9В/2.222A под заказ
JCH2012S12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 12В/1.666A под заказ
JCH2012S15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 15В/1.333A под заказ
JCH2012S24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 9-18 В пост.тока, выход 24В/0.833A под заказ
JCH2024D05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_5В/+_2.00A под заказ
JCH2024D09 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_9В/+_1.111A под заказ
JCH2024D12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_12В/+_0.833A под заказ
JCH2024D15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_15В/+_0.666A под заказ
JCH2024D24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход +_24В/+_0.416A под заказ
JCH2024S05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 5В/4.00A под заказ
JCH2024S09 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 9В/2.222A под заказ
JCH2024S12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 12В/1.666A под заказ
JCH2024S15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 15В/1.333A под заказ
JCH2024S24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 18-36 В пост.тока, выход 24В/0.833A под заказ
JCH2048D05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_5В/+_2.00A под заказ
JCH2048D09 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_9В/+_1.111A под заказ
JCH2048D12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_12В/+_0.833A под заказ
JCH2048D15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_15В/+_0.666A под заказ
JCH2048D24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход +_24В/+_0.416A под заказ
JCH2048S05 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 5В/4.00A под заказ
JCH2048S09 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 9В/2.222A под заказ
JCH2048S12 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 12В/1.666A под заказ
JCH2048S15 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 15В/1.333A под заказ
JCH2048S24 Преобразователь DC-DC для монтажа на печатную плату, входное напряжение 36-72 В пост.тока, выход 24В/0.833A под заказ
