Серия RDE

Характеристики

  • Одно-и двухканальные модели со стабилизированным выходным напряжением
  • Кратность перекрытия диапазона входного напряжения 4:1
  • Для применения в железнодорожной аппаратуре с сетями питания с напряжеиями 72 и 110 В
  • Электрическая прочность изоляции 3000 VAC
  • Диапазон рабочей температуры от -40 °C до +105 °C
  • Соответствуют требованиям стандартов EN50155 и IEC60571
  • По электромагнитной совместимости соответствие стандарту EN50121-3-2
  • Не требуется применение внешних фильтров
  • Гарантия 3 года

3-и 20- ваттные преобразователи напряженя для аппаратуры железнодорожного транспорта

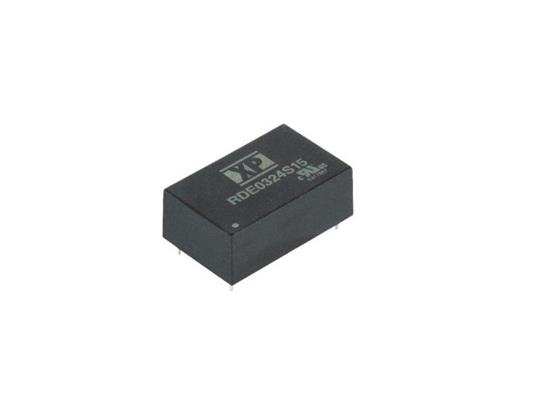

DC/DC-преобразователи серии RDE03 разработаны для применения в аппаратуре железнодорожного транспорта и соответствуют требованиям стандартов EN50155  и EN50121-3-2  к электронному оборудованию для бортовой и стационарной аппаратуры железнодорожного транспорта.

3-ваттные преобразователи серии RDE03 доступны с тремя диапазонами входного напряжения, что позволяет работать с рядом стандартных батарей: от 9 до 36 В - для входной сети 24 В; от 18 до 75 В - для входной сети 48 В; от 40 до 160 В  - для сетей от  72 до 110 В.

 Доступны одноканальные модели со стабилизируемыми выходными напряжениями 5, 12, 15 В и две двухканальные  модели с выходными напряжениями ±12 и ±15 В.

Модули защищены от пониженного входного напряжения, перегрузки по току и короткого замыкания нагрузки. Отвод тепла осуществляется конвекцией, диапазон рабочих температур от – 40 до +105ºC с понижением выходной мощности при температурах выше +80ºC.

Преобразование напряжение осуществляется с КПД от 80 до 85%, потребляемый ток в режиме холостого хода от 3 до 9 мА и зависит от модели. Корпуса модулей выполнены в формате DIP-24 с размерами 31,8×20,3× 12 мм.

Обеспечивается электрическая прочность усиленной изоляции между первичной и вторичной цепью 3000 В (постоянный ток). Преобразователи напряжения серии RDE03 соответствуют требованиям следующих стандартов: EN45545-2 (противопожарная защита), EN50121-3-2 (электромагнитная совместимость железнодорожной аппаратуры), IEC60571 (аккумуляторное оборудование железнодорожного транспорта), EN50155 (требования к электронному оборудованию, используемому в подвижном составе железных дорог), EN55032 Class A (электромагнитная совместимость ITE-оборудования), EN61373 (стойкость к вибрационным и ударным воздействиям).

Новая серия RDE03 является дальнейшим расширением существующего ряда DC/DC–преобразователей для железнодорожной аппаратуры: RDD08, RDC20, RDC30, RDC40, RDF50, RCQ50, RCQ75, RDQ100 и RDQ150. Эти модули предназначены для широко ряда железнодорожных применений с низкой потребляемой мощностью. В частности, они могут применяться в портативном оборудовании с питанием от аккумуляторов, где модули обеспечивают постоянное напряжение для нагрузки при различных состояниях заряда/разряда батареи.
