Серия RDF

Характеристики

  • Сверхширокий диапазон входного напряжения с кратностью перекрытия 12:1 (14-160 VDC); 10:1 (16-160 В)
  • Одноканальные модели
  • Форм-фактор корпуса 1/4 Brick
  • Диапазон рабочих температур от -40 °C до +100 °C
  • Электрическая прочность изоляции 1500 VDC
  • Подстройка выходного напряжения ±10%
  • Командный вход дистанционного управления и внешняя обратная связь
  • Соответствие требованиям стандарта EN50155 и EN50121-3-2
  • Гарантия 3 года

25- и 50-ваттные DC/DC-преобразователи с широким диапазоном входного напряжения (кратность перекрытия 12:1; 10:1)

Новая серия RDF50  DC/DC-преобразователей разработаны для применения в аппаратуре железнодорожного транспорта и соответствуют требованиям стандарта EN50155  при совместном применении рекомендованными фильтрующими компонентами и требованиям железнодорожного стандарта EN50121-3-2 к электронному оборудованию, применяемому в бортовой  стационарной аппаратуре.

Новые 50–ваттные преобразователи напряжения серии RDF50 характеризуются широким диапазоном входного напряжения от 14 до 160 В, что позволяет применять эти модули в одном устройстве  со всеми стандартными аккумуляторными батареями с напряжениями 24, 36, 48, 72 и 110 В.

Доступны модели с точно стабилизируемыми выходными напряжениями 5, 12, 15 и 24 В. Соединение осуществляется через вертикально расположенные выводы для монтажа на печатную плату. Функция регулировки выходного напряжения позволяет подстраивать его на 20%  вниз от номинального значения и на 10% вверх от номинального значения для всех моделей. Стандартными являются также вход дистанционного включения – выключения и цепи внешней обратной связи.

Модули обладают полным комплексом защит – от пониженного входного напряжения (блокировка модуля при пониженном входном напряжении), короткого замыкания, превышения выходного напряжения и тепловой защитой. Отвод тепла от модуля осуществляется через основания корпуса, диапазон рабочих температур корпуса от – 40 до +100ºC. Максимальная высота, на которой гарантируется работа преобразователей напряжения, — 5000 м.

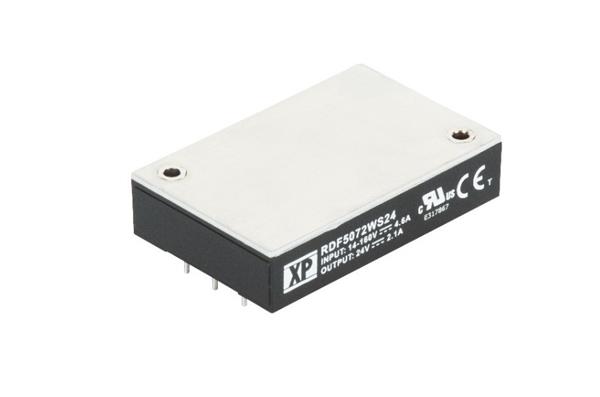

КПД преобразователей напряжения серии RDF50 колеблется от 81 до 89% и зависит от конкретной модели. В режиме холостого хода потребляется 5 мА. Выполненные в пластиковых корпусах  с алюминиевым основанием в форм-факторе quarter brick (размеры 57,9× 36,8× 12,7 мм), модули имеют две угловые вставки с резьбой M3 для монтажа к шасси или радиатору.

Электрическая прочность основной изоляции между первичной и вторичной цепью 3000 В (постоянный ток), между первичной цепью и корпусом 2 500 В и между выходной цепью и корпусом 500 В. Преобразователи напряжения серии RDF50 соответствуют требованиям следующих стандартов: EN45545-2 (противопожарная защита), EN50121-3-2 (электромагнитная совместимость железнодорожной аппаратуры), IEC60571 (аккумуляторное оборудование железнодорожного транспорта), EN50155 (требования к электронному оборудованию, используемому в подвижном составе железных дорог) , EN55011 Class B, EN55022 Class A с применением внешней фильтрации.

Новая серия RDF50 является дальнейшим расширением существующего ряда DC/DC–преобразователей для железнодорожной аппаратуры: RDD08, RDC20, RDC30, RDC40, RCQ50, RCQ75, RDQ100 и RDQ150. Типичными применениями являются: управление дверями, устройства управления безопасностью, системы связи, системы видеонаблюдения, автоматы по продаже билетов и устройства доступа, управление движением, управление электропитанием, информационные системы, освещение, USB-порты для заряда устройств пассажиров.

Информация для заказа

Номер для заказа Наименование   Наличие на складе
RDF5072WS05 Преобразователь напряжения DC-DC, диапазон входного напряжения 14-160 В, выход 5В/6 A, КПД 83% под заказ
RDF5072WS12 Преобразователь напряжения DC-DC, диапазон входного напряжения 14-160 В, выход 12В/4,20 A, КПД 87% под заказ
RDF5072WS24 Преобразователь напряжения DC-DC, диапазон входного напряжения 14-160 В, выход 24В/2,10 A, КПД 89% под заказ
RDF5072WS48 Преобразователь напряжения DC-DC, диапазон входного напряжения 14-160 В, выход 48В/1,05 A, КПД 88% под заказ
