Серия SRH

Характеристики

  • 3-выводной ключевой регулятор
  • Корпус SIP
  • Широкий диапазон входного напряжения до 72 В
  • Диапазон рабочих температур от -40 °C до +85 °C
  • Полная нагрузка до температуры 60 °C окружающего воздуха
  • Уровень кондуктивных помех и помехоэмиссии соответствует Class B
  • MTBF >4.5 млн час
  • Гарантия 3 года

3-выводной импульсный регулятор напряжения с выходным током до 0,5A

Импульсные регуляторы напряжения серии SRH05 с широким диапазоном входного напряжения совместимые по расположению выводов и идеально подходящие для замены линейных регуляторов положительного напряжения серии 78XX. С КПД до 95%, очень небольшая часть мощности рассеивается в виде тепловой мощности, поэтому не требуется применение радиаторов, что предоставляет существенную экономию пространства и обеспечивает большую гибкость для проектирования печатной платы.

Новые неизолированные DC/DC–преобразователи обеспечивают простое преобразование напряжения с понижением и хорошую стабилизацию при изменении входного напряжения и нагрузки, низкий уровень пульсаций и шумов c низким током покоя (режим холостого хода) 5 мА.

Сверхширокий диапазон входного напряжения простирается от 9 до 72 В постоянного тока для моделей с выходными напряжениями 3,3; 5 и 6,5 В (ток нагрузки 500 мА); от 14 до 72 В для моделей с выходными напряжениями 7,2 и 9 В (ток нагрузки 500 мА); 17…72 В для модели с выходным напряжением 12 В (ток нагрузки 500 мА) и от 21 до 72 В для 15-вольтовой модели с током нагрузки 400 мА.

Преобразователи напряжения соответствуют нормам на излучение в пространство и кондуктивным помехам по классу B с минимальной внешней фильтрацией, а диапазон рабочих температур простирается от – 40 до +85ºC с ограничением выходной мощности при температурах выше +60ºC. Выходной канал оснащён защитой от длительного короткого замыкания с самовосстановлением.

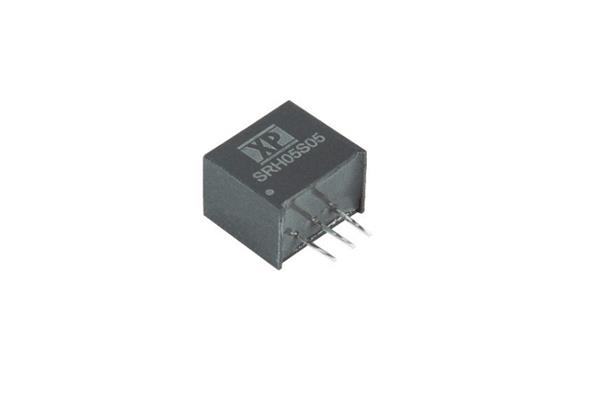

Преобразователи серии SRH05 выполнены в корпусах из непроводящего пластика чёрного цвета, корпус с тремя однорядными выводами (single in-line pin –SIP) имеет размеры 11,68 ×9,66 ×7,50 мм. Значение MTBF более чем 4,5 млн. часов.

Преобразователи серии SRH05 предоставляют недорогое решение для размещение источника питания в непосредственной близости от нагрузки (point of load — POL) для распределенных систем электропитания с промежуточными шинами 24 и 48 В; робототехнических системах; телекоммуникациях; испытательном и измерительном оборудовании, портативном оборудовании с питанием от аккумуляторов.

Информация для заказа

Номер для заказа Наименование   Наличие на складе
SRH05S05 Преобразователь напряжения DC-DC, диапазон входного напряжения 7-72 В, выход 5В/500 мA, корпус SIP под заказ
SRH05S09 Преобразователь напряжения DC-DC, диапазон входного напряжения 7-72 В, выход 9В/500 мA, корпус SIP под заказ
SRH05S12 Преобразователь напряжения DC-DC, диапазон входного напряжения 7-72 В, выход 12В/500 мA, корпус SIP под заказ
SRH05S15 Преобразователь напряжения DC-DC, диапазон входного напряжения 7-72 В, выход 15В/400 мA, корпус SIP под заказ
SRH05S3V3 Преобразователь напряжения DC-DC, диапазон входного напряжения 7-72 В, выход 3.3В/500 мA, корпус SIP под заказ
SRH05S6V5 Преобразователь напряжения DC-DC, диапазон входного напряжения 7-72 В, выход 6,5В/500 мA, корпус SIP под заказ
SRH05S7V2 Преобразователь напряжения DC-DC, диапазон входного напряжения 7-72 В, выход 7,2В/500 мA, корпус SIP под заказ
