Серия HRL30

Характеристики

  • Диапазон входного напряжения от 22 до 30В (номинальное значение +24В)
  • Cтабилизированные выходное напряжение и ток
  • Программирование выходного тока и напряжения в диапазоне от 0 до 100%
  • Выходы контроля тока и напряжения
  • Диапазон рабочей температуры от -40°C до +70°C
  • Защита: от короткого замыкания, дугового разряда и пергрузки по току
  • Источник опорного напряжения +5В на плате
  • КПД >80%
  • Низкий уровень пульсаций <0.05%
  • Отличные тепловые параметры
  • Гарантия 3 года

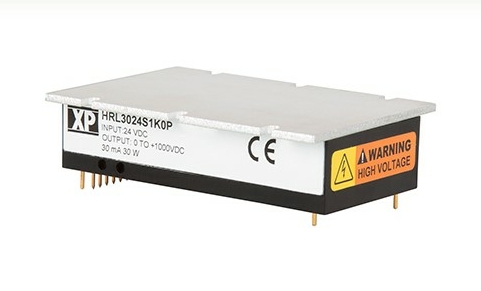

Высоковольтные миниатюрные 30-ваттные преобразователи напряжения с выходными напряжениями до 6000 В

Новая серия HRL30  30–ваттных преобразователей постоянного напряжения в высоковольтное напряжение выводят ряд миниатюрных высоковольтных DC/DC–преобразователей компании EMCO на более высокий уровень мощности. Преобразователи напряжения серии HRL30 являются первыми высоковольтными изделиями продуктового ряда компании, которые обеспечивают  режим управления, как напряжением, так и током. В этих изделиях используется усовершенствованная топология, обеспечивающая более простым достижение точности высокого напряжения с высокой эффективностью.

Номинальное входное напряжение 24 В, с рабочим диапазоном от 22 до 30 В. В начальной стадии будут доступны модели с выходными напряжениями отрицательной или положительной полярности с диапазонами: от 0 до 600 В; от 0 до 1 кВ; от 0 до 5 кВ; от 0 до 6 кВ. Полный диапазон выходного напряжения простирается от 0…200 В вплоть до 0…6000 В с доступными в дальнейшем промежуточными напряжениями.

Новые преобразователи характеризуются работой в режиме формирования постоянного напряжения и постоянного тока с автоматическим переходом в режим ограничения тока, предотвращающий передачу в нагрузку ток,  превышающий запрограммированное значение. При устранении причин перегрузки по току, выходное напряжение автоматически возвращается к установленному значению,  и источник питания переходит в режим стабилизации напряжения.

Преобразователи напряжения серии HRL30 способны работать в диапазоне температур от – 40 до +70ºC с возможностью расширения температуры до +85ºC. Корпус выполнен из пластика с классом возгораемости UL94V- 0 с основанием выполненным из плакированного алюминия, что обеспечивает превосходство этих изделий перед конкурентами с точки зрения тепловой конструкции. Габаритные размеры корпуса  76,2 ×38,1×19,05 мм, общий веем 120 г.

Преобразователи серии HRL30 имеют цифровые совместимые функции управления и контроля напряжения и тока, которые могут быть легко встроены в любое применение. Управление током защищает от перегрузки и короткого замыкания. Модули также имеют встроенную функцию от дугового разряда. Основание корпуса и герметизированная печатная плата образуют конструкцию оптимизированную для работы под высоким напряжением с электрической изоляцией 1500 В от основания корпуса.

Преобразователи напряжения предназначены для применения в полупроводниковой промышленности, аналитической аппаратуре, детекторах, которые являются ключевыми для миниатюрных высоковольтных преобразователей напряжения. Заметными свойствами являются небольшой размер, управление постоянным напряжением и током с превосходными тепловыми показателями. Типичными применениями высоковольтных преобразователей напряжения  являются: масс – спектрометрия, детекторы (фотоэлектронный умножители), измерение электронных/ионных пучков, электрофорез, сканирующие электронные микроскопы, зарядка конденсаторов.

Основные характеристики преобразователей серииHRL30:

  • Встроенное на плате опорное напряжение 5 В;
  • КПД > 80% при полной нагрузке;
  • Нестабильность по току и напряжению < 0,01% в режиме стабилизации напряжения;
  • Низкий уровень пульсаций < 0,05%;
  • Защита: от дугового разряда, короткого замыкания, перегрева;
  • Программирование напряжения и тока от 0 до 100%;
  • Выходы контроля выходного напряжения и тока;
  • Диапазон рабочих температур от – 40 до +85ºC
  • Гарантийный срок 3 года

В настоящее время доступны модели с выходными напряжениями ±600 В, ±1 кВ, ±5 кВ, ±6 кВ.


Информация для заказа

Информация предоставляется по запросу >>>
