Серия AG

Характеристики

  • Изолированный выходной канал является пропорциональным входному напряжению
  • Ультраминиатюрный низкопрофильный корпус для поверхностного монтажа
  • Включение при входном напряжении < 0,7 В
  • Выходное напряжение от 100В до 6 кВ
  • Выходное напряжение положительной или отрицательной полярности
  • Очень низкий уровень тока утечки с входа на выход
  • Обратимая полярность выходного напряжения
  • Низкий уровеь шумов, квазисинусоидальный резонансный генератор
  • MTBF>1.8 млн часов

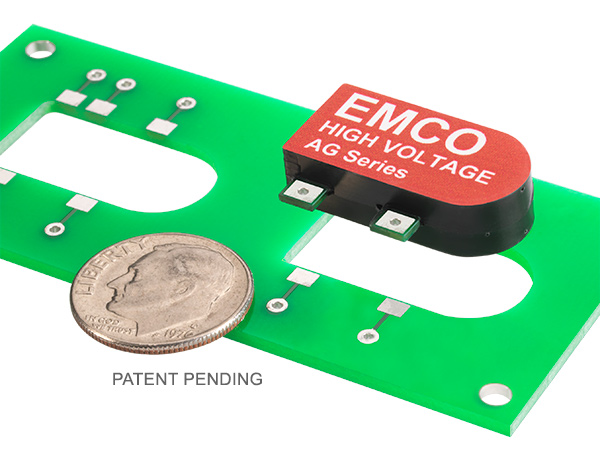

Изолированные низкопрофильные DC-DC преобразователи постоянного напряжения в высокое напряжение

Выходные напряжения от 100В до 6000В, выходные мощности 1 и 1,5Вт

Ультраминиатюрные пропорциональные преобразователи постоянного напряжения в высоковольтное напряжение выполнены в корпусах менее чем 1,6 см3 . Серия A отличается высотой 6,35 мм, тогда как отмеченные наградой преобразователи серии AG имеют высоту компонента всего лишь 3,25 мм. Обе серии, A и AG, являются идеальными для чувствительных применений, которые требуют источников питания минимальных размеров и веса. Диапазон контролируемых выходных напряжений составляет от 100 до 6000 В. Стандартная выходная мощность 1 Вт, но доступны модели и с выходными мощностями 1,5 Вт. Получение маркировок UL Recognized Component и CE позволяют заказчикам использовать преимущество малогабаритных корпусов, улучшенных рабочих характеристик и низкой себестоимости производства, предлагаемых сериями A и AG. 1-ваттные модели доступны также в исполнении с расширенным диапазоном рабочих температур от - 55 до +105ºC (температура корпуса). Основные применения модулей серий A и AG: лавинные фотодиоды, зарядка конденсаторов, фотоэлектронные умножители, масс-спектрометрия, поддерживающая подкачка ионов, пьезоэлектрические приборы.

Информация для заказа

Номер для заказа Наименование   Наличие на складе
AG01N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-100 VDC, выходной ток 10 мA (макс.) под заказ
AG01P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-100 VDC, выходной ток 10 мA (макс.) под заказ
AG025N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG025P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-250 VDC, выходной ток 4 мA (макс.) под заказ
AG02N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG02P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-200 VDC, выходной ток 5 мA (макс.) под заказ
AG02P-5 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 5В под заказ
AG03N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG03P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-300 VDC, выходной ток 3.33 мA (макс.) под заказ
AG04N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG04P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-400 VDC, выходной ток 2.5 мA (макс.) под заказ
AG05N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG05P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-500 VDC, выходной ток 2 мA (макс.) под заказ
AG06N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG06P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-600 VDC, выходной ток 1.67 мA (макс.) под заказ
AG07N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG07N-24 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 24V; выходное напряжение от 0 до -700В под заказ
AG07N-24T Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 24V; выходное напряжение от 0 до -700В под заказ
AG07P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-700 VDC, выходной ток 1.43 мA (макс.) под заказ
AG08N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG08P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-800 VDC, выходной ток 1.25 мA (макс.) под заказ
AG09N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG09P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-900 VDC, выходной ток 1.1 мA (макс.) под заказ
AG10N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG10P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-1000 VDC, выходной ток 1 мA (макс.) под заказ
AG12N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG12P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-1200 VDC, выходной ток 0.83 мA (макс.) под заказ
AG15N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG15P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-1500 VDC, выходной ток 0.67 мA (макс.) под заказ
AG20N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG20P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-2000 VDC, выходной ток 0.5 мA (макс.) под заказ
AG30N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG30P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-3000 VDC, выходной ток 0.33 мA (макс.) под заказ
AG30P-24 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 24V, выход 3000V/0.32 mA под заказ
AG30P-24T Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 24V, выход 3000V/0.32 mA под заказ
AG40N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG40P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-4000 VDC, выходной ток 0.25 мA (макс.) под заказ
AG50N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG50P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-5000 VDC, выходной ток 0.2 мA (макс.) под заказ
AG60N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V под заказ
AG60P-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 0 - 12V, выходное напряжение 0-6000 VDC, выходной ток 0.167 мA (макс.) под заказ
AGH20N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 12В, выходное напряжение 0...-2000 В, выходной ток 0,75 мA (макс.) под заказ
AGH60N-12 Преобразователь напряжения DC в HV DC изолированный, пропорциональный , входное напряжение 12В, выходное напряжение 0...-6000 В, выходной ток 0,25 мA (макс.) под заказ
