Серия Q

Характеристики

  • Изолированное выходное напряжение пропорционально входному напряжению
  • Компактные размеры
  • Низкое напряжение включения: <0.7 В
  • Диапазоны выходного напряжения от 100В дo 10 кВ
  • Выходное напряжение положительной или отрицательной полярности
  • Очень маленький ток утечки с входа на выход
  • Обратимая полярность
  • Низкий уровень шума, внутренний резонансный генератор квазисинусоидального напряжения
  • MTBF>3 млн час

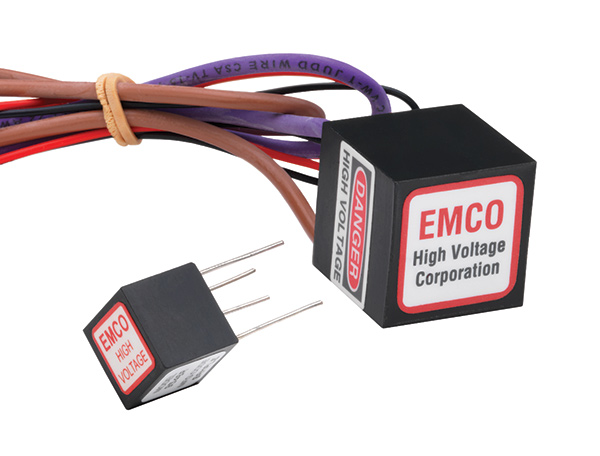

Изолированные пропорциональные DC-DC преобразователи постоянного напряжения в высокое
Выходная мощность 0,5 и 1,25 Вт
Выходные напряжения от 100 до 10000 В

Высоковольтные источники питания сделали значительный шаг в уменьшении размера с представлением ультраминиатюрных высоковольтных DC/DC-преобразователей серии Q. В несколько раз меньше, чем другие 5-кВ источники, преобразователи имеют размеры всего лишь 12,7× 12,7× 12,7 мм и вес 4,7 г. Кроме того, преобразователи не жертвуют характеристиками, так как они демонстрирует пульсацию выходного напряжения 0,05% -- половина того, что имеют многие более громоздкие преобразователи. Для существенного достижения экономии размеров и веса в конструкции преобразователя широко применяются компоненты для поверхностного монтажа. Ранее высоковольтные DC/DC-преобразователи были весьма большими и тяжёлыми для применения в появляющемся поколении портативных изделий с батарейным питанием, таких как плоские дисплеи на полевой эмиссии (FED -- field-emission displays) и небольшие научные измерительные приборы. Серия Q преодолевает эти ограничения. Наградой удостоилась модель Q50 c положительным выходным напряжением и модель Q50N с отрицательным выходным напряжением, способные отдавать в нагрузку ток 0,1 мА (выходная мощность 0,5 Вт или по заказу 1,25 Вт). Обе модели не требуют применения каких-либо внешних компонентов и способны работать в режиме холостого хода. Диапазон рабочих температур от - 10 до +70ºC. Преобразователи выполнены в герметизированном корпусе из пластика со стеклонаполнителем. Позже, в 2001 году, уже 10-кВ модули Q101, выполненные в 14 см3 корпусе, стали выбором редакции Electronic Product за низкий уровень пульсаций и излучаемых помех. Вес модуля серии Q101 составляет 31 г. Модуль был представлен как самый маленький высоковольтный DC/DC-преобразователь доступный на то время. Это напряжение вдвое больше, чем было доступно у предыдущей модели Q50. Выходная мощность 0,5 Вт (максимальный ток нагрузки 50 мкА). Пульсация выходного напряжения менее, чем 0,75%.
В настоящее время доступны модели с выходными напряжениями до 5 кВ в объёме 2 см3 и до 10 кВ в объёме 10 см3 . Выходное напряжение прямо пропорционально входному напряжению и линейно начиная с уровня напряжения < 0,7 В входного напряжения до максимального входного напряжения, позволяя регулировать выходное напряжение. Выходное напряжение не зависит от нагрузки. Вход управления позволяет обеспечить полный контроль за выходным напряжением через высокоимпедансный вход, идеальный для управления усилителем сигнала ошибки в системах регулирования с замкнутой обратной связью. Многие модели могут поставляться с опцией - вывод от средней точки, который создаёт положительный и отрицательный выходы из миниатюрного недорогого модуля.


Информация для заказа

Номер для заказа Наименование   Наличие на складе
Q01-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +100 VDC, maximum output current 5.000 mA под заказ
Q02-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +200 VDC, maximum output current 2,5 mA под заказ
Q02-5 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 5Volts, output 0 to +200 VDC, maximum output current 2,5 mA под заказ
Q025N-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12 Volts, output 0 to -250 VDC, maximum output current 2 mA под заказ
Q07-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +700 VDC, maximum output current 0.714 mA; Options: Extended Temperature под заказ
Q07-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +700 VDC, maximum output current 0.714 mA; Options: Extended Temperature под заказ
Q08-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +800 VDC, maximum output current 0.625 mA под заказ
Q08-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +800 VDC, maximum output current 0.625 mA; Options: Extended Temperature под заказ
Q08-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +800 VDC, maximum output current 0.625 mA под заказ
Q08-24CT Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +800 VDC, maximum output current 0.625 mA; Options: Control Pin; Extended Temperature под заказ
Q08-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +800 VDC, maximum output current 0.625 mA; Options: Extended Temperature под заказ
Q09-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +900 VDC, maximum output current 0.556 mA под заказ
Q09-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +900 VDC, maximum output current 0.556 mA; Options: Extended Temperature под заказ
Q09-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +900 VDC, maximum output current 0.556 mA под заказ
Q09-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +900 VDC, maximum output current 0.556 mA; Options: Extended Temperature под заказ
Q101-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +10,000 VDC, maximum output current 50 mkA под заказ
Q10-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +1,000 VDC, maximum output current 0.500 mA под заказ
Q101-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +10,000 VDC, maximum output current 50 mkA под заказ
Q10-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +1,000 VDC, maximum output current 0.500 mA; Options: Extended Temperature под заказ
Q101-5 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 5Volts, output 0 to +10,000 VDC, maximum output current 50 mkA под заказ
Q10-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +1,000 VDC, maximum output current 0.500 mA под заказ
Q10-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +1,000 VDC, maximum output current 0.500 mA; Options: Extended Temperature под заказ
Q12-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +1200 VDC, maximum output current 0.417 mA под заказ
Q12-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +1200 VDC, maximum output current 0.417 mA; Options: Extended Temperature под заказ
Q12-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +1200 VDC, maximum output current 0.417 mA под заказ
Q12-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +1200 VDC, maximum output current 0.417 mA; Options: Extended Temperature под заказ
Q12-5 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 5 Volts, output 0 to +1200 VDC, maximum output current 0.417 mA под заказ
Q15-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +1500 VDC, maximum output current 0.333 mA под заказ
Q15-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +1500 VDC, maximum output current 0.333 mA; Options: Extended Temperature под заказ
Q15-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +1500 VDC, maximum output current 0.333 mA под заказ
Q15-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +1500 VDC, maximum output current 0.333 mA; Options: Extended Temperature под заказ
Q15-5 Преобразователь напряжения , входное напряжение от 0 до 5В, выходное напряжение от 0 до +1500 В, максимальный ток нагрузки 0.333 мA под заказ
Q15-5-T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 5Volts, output 0 to +1500 VDC, maximum output current 0.333 mA под заказ
Q20-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +2000 VDC, maximum output current 0.250 mA под заказ
Q20-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +2000 VDC, maximum output current 0.250 mA; Options: Extended Temperature под заказ
Q20-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +2000 VDC, maximum output current 0.250 mA под заказ
Q20-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +2000 VDC, maximum output current 0.250 mA; Options: Extended Temperature под заказ
Q25-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +2,500 VDC, maximum output current 0.200 mA под заказ
Q25-12CT Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +2,500 VDC, maximum output current 0.200 mA; Options: Control Pin; Extended Temperature под заказ
Q25-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +2,500 VDC, maximum output current 0.200 mA; Options: T- Extended Temperature под заказ
Q25-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +2,500 VDC, maximum output current 0.200 mA под заказ
Q25-24CT Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +2,500 VDC, maximum output current 0.200 mA; Options: Control Pin; Extended Temperature под заказ
Q25-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +2,500 VDC, maximum output current 0.200 mA; Options: T- Extended Temperature под заказ
Q30-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 12Volts, output 0 to +3,000 VDC, maximum output current 0.167 mA под заказ
Q30-12CT Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +3,000 VDC, maximum output current 0.167 mA; Options: Control Pin; Extended Temperature под заказ
Q30-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +3,000 VDC, maximum output current 0.167 mA; Options: T- Extended Temperature под заказ
Q30-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 24Volts, output 0 to +3,000 VDC, maximum output current 0.167 mA под заказ
Q30-24CT Преобразователь напряжения DC/DC, изолированный, пропорциональное преобразование DC в HV, входное напряжение 0 ... 24В, выход 0 ... +3,000 VDC, ток выходной 0.167 мА; Options: Control Pin; Extended Temperature под заказ
Q30-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +3,000 VDC, maximum output current 0.167 mA; Options: T- Extended Temperature под заказ
Q40-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +4,000 VDC, maximum output current 0.125 mA под заказ
Q40-12CT Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +4,000 VDC, maximum output current 0.125 mA; Options: Control Pin; Extended Temperature под заказ
Q40-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +4,000 VDC, maximum output current 0.125 mA; Options: T- Extended Temperature под заказ
Q40-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +4,000 VDC, maximum output current 0.125 mA под заказ
Q40-24CT Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +4,000 VDC, maximum output current 0.125 mA; Options: Control Pin; Extended Temperature под заказ
Q40-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +4,000 VDC, maximum output current 0.125 mA; Options: T- Extended Temperature под заказ
Q40-5 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 5Volts, output 0 to +4,000 VDC, maximum output current 0.125 mA под заказ
Q50-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +5,000 VDC, maximum output current 0.100 mA под заказ
Q50-12CT Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +5,000 VDC, maximum output current 0.100 mA; Options: Control Pin; Extended Temperature под заказ
Q50-12T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +5,000 VDC, maximum output current 0.100 mA; Options: T- Extended Temperature под заказ
Q50-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +5,000 VDC, maximum output current 0.100 mA под заказ
Q50-24CT Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +5,000 VDC, maximum output current 0.100 mA; Options: Control Pin; Extended Temperature под заказ
Q50-24T Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +5,000 VDC, maximum output current 0.100 mA; Options: T- Extended Temperature под заказ
Q50-5 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 5Volts, output 0 to +5,000 VDC, maximum output current 0.100 mA под заказ
Q60-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +6,000 VDC, maximum output current 83 mkA под заказ
Q60-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +6,000 VDC, maximum output current 83 mkA под заказ
Q60-5 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 5Volts, output 0 to +6,000 VDC, maximum output current 83 mkA под заказ
Q80-12 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 12Volts, output 0 to +8,000 VDC, maximum output current 62.5 mkA под заказ
Q80-24 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 24Volts, output 0 to +8,000 VDC, maximum output current 62.5 mkA под заказ
Q80-5 Преобразователь напряжения ISOLATED, PROPORTIONAL DC TO HV DC CONVERTER, input 0 to 5Volts, output 0 to +8,000 VDC, maximum output current 62.5 mkA под заказ
