1,12-дюймовый графический OLED-дисплей разрешением 128×128 точек на печатной плате

1,12-дюймовый графический OLED-дисплей разрешением 128×128 точек на печатной плате

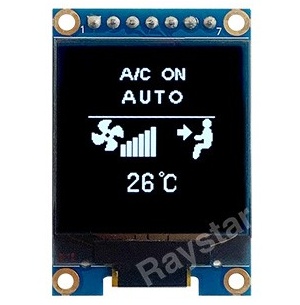

Компания Raystar Optronics, Inc. представляет графический OLED–дисплей REA128128GWAP3N00000 c разрешением 128×128 точек, выполненный по технологии «кристалл на стекле» (Chip-on-Glass, COG) — кристалл драйвера-контроллера соединен с выводами на стеклянной подложке индикатора.

Дисплейный модуль размещён на печатной плате с отверстиями для винтового соединения, что делает возможным простую установку и быструю сборку. Это помогает пользователям сэкономить время, так как нет необходимости разрабатывать собственную монтажную плату.

В модели REA128128GWAP3N00000 применяется микросхема драйвера-контроллера КМОП OLED/PLED SH1107, специально разработанная для управления органическими/полимерными дисплеями. Она способна поддерживать устройства с максимальным разрешением 128×128 точек. Отображение данных происходит непосредственно в 128×128×4-битной внутренней памяти Graphic Display Data RAM (GDDRAM). Данные и команды передаются из основного модуля микроконтроллера через 4-x проводной последовательный синхронный интерфейс SPI (Serial Peripheral Interface).

Доступно исполнение с белым цветом свечения экрана (яркость 90 кд/м2). Данная модель характеризуются высоким контрастом 10 000:1.

Дисплейный OLED-модуль предназначен для домашних интеллектуальных бытовых приборов, медицинского оборудования, инструментальных панелей, переносных измерительных приборов, счётчиков и др.

Основные технические характеристики REA128128GWAP3N00000:

  • Разрешение 128×128 точек;
  • Габариты дисплея 26,4×38,6 ×5,21 мм;
  • Видимая область экрана 20,076× 20,076 мм;
  • Размер пикселя 0,137×0,137 мм;
  • Шаг пикселя 0,157×0,157 мм;
  • Тип дисплея: OLED с пассивно-матричной адресацией;
  • Коэффициент мультиплексирования строк 1/128;
  • Диапазон рабочих температур от – 40 до +80˚C;
  • Диапазон температур хранения от – 40 до +85˚C;
  • Размер диагонали 1,12".
