1,54-дюймовые графические OLED-дисплеи с проекционно-емкостным сенсорным экраном

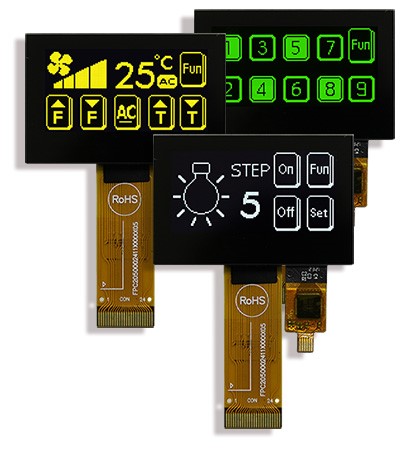

Компания Raystar Optronics, Inc представила графические OLED-дисплеи серии REX012864A-CTP с размером экрана 1,54″, обеспечивающие разрешение 128×64 пикселей, снабжённые проекционно-емкостным сенсорным экраном с определением одной точки касания.

Предлагаемые дисплеи управляются микросхемой драйвера-контроллера SSD1309, который обеспечивает обмен данными через стандартные параллельные интерфейсы микропроцессоров типа 8080/6080 в 8-битовом режиме и последовательные интерфейсы I²С и 4-x проводной SPI. Для работы логической схемы дисплея требуется напряжение питания от 2,8 до 3,3 В (типичное значение 3 В).

В настоящее время предлагаются модели со свечением экрана жёлтого, белого, зелёного цветов. Коэффициент мультиплексирования строк 1/64 (где 64 — число адресуемых строк). Контрастность дисплея 10 000:1, что позволяет четко воспринимать изображение в широком диапазоне уровня внешнего освещения при небольшой яркости свечения экрана.

Сенсорный экран устанавливается на поверхность дисплея с применением передовой технологии Optically Clear Adhesive (OCA), которая обеспечивает бесшовное соединение сенсорного стекла с поверхностью экрана дисплея, что делает модель REX012864A-CTP более прочной и устойчивой к воздействию вибрации. Кроме того, применение новой технологии OCA имеет множество преимуществ, таких как повышенная яркость, прозрачность, контрастность.

Основные параметры OLED-дисплеев REX012864A-CTP:

• Размер матрицы: 128×64 точек.
• Размер диагонали 1,54".
• Габаритные размеры модуля 43,04×28,22×3,01 мм.
• Рабочее поле: 35,05×17,51 мм.
• Размер пикселя 0,249×0,249 мм.
• Шаг пикселя 0,274×0,274 мм.
• Контрастность 10 000:1.
• Тип дисплея: пассивно-матричная адресация.
• Цвет свечения экрана: белый, жёлтый, зелёный.
• Коэффициент мультиплексирования строк 1/64.
• Микросхема контроллера управления сенсорным экраном: FT6336U.
• Число фиксируемых точек касания: 1 точка.
• Интерфейс управления сенсорным экраном: I²C.

По вопросам выбора и заказа дисплеев Raystar Optronics, Inc пишите на info@prochip.ru
