Компания Raystar Optronics, Inc представила графические 1,54-дюймовые OLED-дисплеи серии REX012864AA с разрешением 128×64 точки.
Управление работой графического дисплея осуществляется микросхемой драйвера SSD1327 (Solomon Systech). Драйвер воспроизводит информацию непосредственно со своего внутреннего ОЗУ (Graphic Display Data RAM – GDDRAM) 128×128×4 бит. Команды и данные передаются основным встроенным микроконтроллером через аппаратно выбираемый интерфейс I2C, параллельный интерфейс совместимый с шинами микропроцессоров 8080/6800 и 4-x проводной последовательный интерфейс SPI (Serial Peripheral Interface).
Высокий контраст OLED-дисплеев – 10 000:1, позволяет получать очень качественное изображение на экране, которое воспроизводится как яркое и отчётливое при не очень высоком значении яркости 60…80 кд/м2.

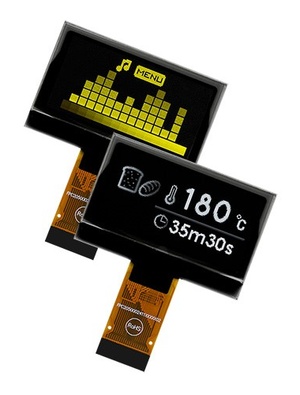

В серии REX012864AA предлагаются модели с жёлтым или белым цветом свечения экрана. Эти дисплеи также позволяют формировать на экране полутоновое изображение. Для синтеза полутонов применяется метод модуляции PWM (Pulse Width Modulation) или ШИМ. В этом способе для передачи градаций шкалы серого используется различная ширина импульсов данных во время выборки строки в процессе адресации. Поддержка метода ШИМ обеспечивается аппаратно в структуре драйвера столбцов. По шине данных для каждого пикселя передаётся 4-х битовый код, которому соответствует 16 градаций шкалы серого. Коды градации записываются в регистр столбцового драйвера, а затем преобразуются в длительность импульсов пропорционально коду.
Напряжение питания логической части дисплея от 1,65 до 3,5 В, типичным значением является 3 В. Рабочий температурный диапазон от –40 до +80 °C; температура хранения от –40 до +85 °C.
Основные характеристики OLED-дисплеев REX012864AA:
- Разрешение: 128×64 точек.
- Габаритные размеры: 42,04 × 27,22×1,41 мм.
- Рабочая площадь экрана: 35,05 × 17,51 мм.
- Размер пикселя: 0,249 × 0,249 мм.
- Шаг пикселя: 0,274 × 0,274 мм.
- Тип матрицы: пассивно-матричная адресация.
- Коэффициент мультиплексирования: 1/64.
- Цвет свечения экрана: белый и жёлтый.
- Размер диагонали: 1,54 дюймов.
- Контрастность: 10 000:1.
- Поддержка полутонового изображения (градации яркости).
