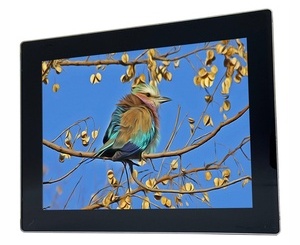

Компания LITEMAX Electronics Inc. представляет 10,4‑дюймовые TFT ЖК‑дисплейные модули ULF1045‑MXN‑A11 и ULH1045‑MXN‑T11 высокой яркости для работы в расширенном температурном диапазоне (от –30 °C до +80 °C) и применений, требующих считывания информации в условиях яркой освещённости при небольшой потребляемой мощности.
Требования к TFT‑модулям для промышленной электроники постоянно растут: они должны отличаться высокими техническими характеристиками и устойчивостью к неблагоприятным условиям эксплуатации.
Компания LITEMAX Electronics Inc. отвечает на этот запрос, предлагая 10,4‑дюймовые TFT‑модули ULF1045‑MXN‑A11 и ULH1045‑MXN‑T11. Эти модели, рассчитанные на работу в диапазоне от –30 °C до +80 °C, идеально подходят для машиностроения, железнодорожного и автомобильного транспорта, морских судов, информационных киосков, наружных торговых точек и других сфер, где важны высокая яркость, прочность конструкции и широкий температурный диапазон.
Благодаря уникальной технологии Ubipixel, использующей массивы белых светодиодов для подсветки, экран демонстрирует яркость 1000 кд/м² и контраст 1100:1. В результате изображение остаётся чётким и разборчивым даже при ярком солнечном свете.
TFT‑модуль ULF1045‑MXN‑A11 включает дисплейную матрицу с интерфейсом LVDS (Low Voltage Differential Signaling) и драйвер системы подсветки, регулирующий яркость экрана. Интерфейс LVDS обеспечивает высокую скорость передачи данных и помехоустойчивость при низком энергопотреблении: он подавляет синфазные шумы, амплитуда которых вдвое превышает амплитуду дифференциального сигнала. Для подключения панели к графическому контроллеру или процессору в комплекте предусмотрен соединительный кабель.
Модель ULH1045‑MXN‑T11 дополнена платой управления AD68862HP, поддерживающей интерфейсы DisplayPort (DP) и HDMI (High Definition Multimedia Interface). Это расширяет возможности подключения к разным источникам видеосигнала. Кроме того, в комплект входит мембранная четырёхкнопочная клавиатура, позволяющая управлять параметрами дисплея и перемещаться по экранному меню.
Основные характеристики TFT‑модулей:
- яркость экрана: 1000 кд/м²;
- разрешение: 1024×768 пикселей;
- контрастность: 1100:1;
- соотношение геометрических размеров сторон экрана: 4:3;
- рабочая площадь экрана: 210,43×157,82 мм;
- число пикселей на дюйм: 123;
- угол наблюдения: 176° (в горизонтальной плоскости) / 176° (в вертикальной плоскости);
- шаг пикселя: 0,2055×0,2055 мм;
- насыщенность цвета (NTSC): 77 %;
- количество отображаемых цветов: 16,2 млн;
- время оптического отклика: 25 мс;
- напряжение питания: 12 В;
- потребляемая мощность: 4,8 Вт (6,8 Вт с платой управления);
- рабочий температурный диапазон: от –30 °C до +80 °C;
- температурный диапазон хранения: от –30 °C до +80 °C;
- ресурс системы задней подсветки: 50 000 часов;
- габариты корпуса: 238,6×175,8×6,50 мм;
- вес: 0,5 кг;
- ширина обрамляющей рамки (сверху/снизу/слева/справа): 8,49×9,49×14,085×14,085 мм.
Для защиты от механических воздействий экран может быть оснащён защитным стеклом с антибликовым покрытием.
