TFT‑дисплейные модули с удлинённой видимой областью экрана давно используются в видеоинформационных системах.
Полосковые (широкоформатные) дисплеи удобны для вывода текстовых данных крупным шрифтом вдоль длинной стороны экрана, а также позволяют зонировать экран на видео‑ и информационную части.

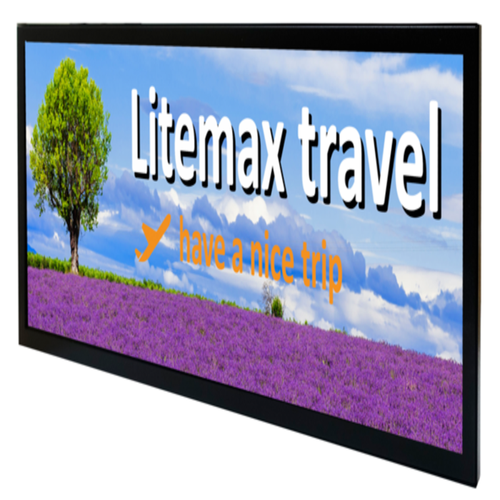

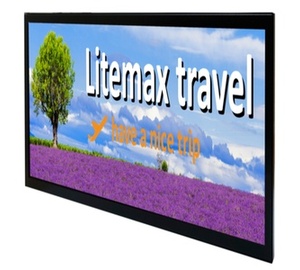

Компания LITEMAX Electronics Inc. предлагает полосковые 12,3‑дюймовые жидкокристаллические дисплеи серий SSF/SSH/SSD1236‑Y для наружных и транспортных информационных систем, а также торговых автоматов. Дисплеи отличаются сверхшироким соотношением сторон — 16:6, разрешением 1920×720 пикселей и яркостью 1200 кд/м² за счёт энергоэффективной светодиодной подсветки. Благодаря этому изображение остаётся хорошо читаемым даже при интенсивном естественном или искусственном освещении. Широкий диапазон рабочих температур (от −30 до +85 °C) позволяет использовать дисплеи в наружном оборудовании.
В моделях SSH1236‑YNW‑T11 и SSD1236‑YNW‑T11 применяется плата AD68862HP, которая обеспечивает передачу видеосигналов через интерфейсы DP 1.2 и HDMI 1.4. Это даёт возможность подключать дисплеи к источникам видеосигнала с HDMI‑интерфейсом, а также работать с видео в формате с защитой Display Port.
Дисплейная панель SSF1236‑YNW‑A11 оснащена интерфейсом LVDS. Для её подключения к узлу управления используется соединительный кабель.
Общие технические характеристики дисплеев представлены в таблице.
|
Наименование модели |
SSF1236-YNW-A11 |
SSH1236-YNW-T11 |
SSD1236-YNW-T11 |
|
Размер экрана по диагонали |
12,3" |
||
|
Площадь экрана, мм |
292,32×109,62 |
||
|
Яркость, кд/м2 |
1200 |
||
|
Соотношение размеров сторон экрана |
16:6 |
||
|
Контрастность |
1500:1 |
||
|
Шаг пикселя, мм |
0,15225×0,15225 |
||
|
Угол обзора |
176º (в горизонтальной плоскости), 176º (в вертикальной плоскости) |
||
|
Насыщенность цвета (NTSC) |
90% |
||
|
Число отображаемых цветов |
16,7 млн |
||
|
Время электрооптического отклика (тип.), мс |
20 |
||
|
Разрешение |
1920×780 пикселей |
||
|
Видеоинтерфейс |
LVDS |
HDMI, DP |
|
|
Входное напряжение, В |
12 |
12 |
|
|
Потребляемая мощность, Вт |
14 |
17 |
|
|
Габариты (Ш×В×Г), мм |
305,92×123,62×9,40 |
313,12×128,22×40,3 |
|
|
Масса (нетто), кг |
0,32 |
1,3 |
|
|
Монтаж |
|
VESA 75×75 мм |
|
