15 лет на вахте – сверхъяркий 15‑дюймовый TFT‑дисплей с расширенным температурным диапазоном и длительной доступностью

15 лет на вахте – сверхъяркий 15‑дюймовый TFT‑дисплей с расширенным температурным диапазоном и длительной доступностью

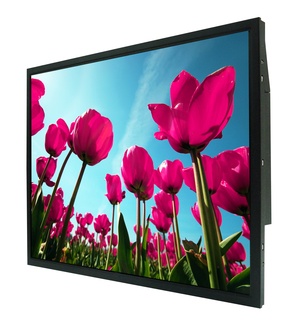

Компания LITEMAX Electronics Inc. уже 15 лет выпускает 15‑дюймовые TFT‑дисплеи семейства DURAPIXEL.

Учитывая, что типичный срок выпуска промышленного оборудования — 3–5 лет, эти дисплеи заслуженно признаны надёжным ветераном среди TFT‑модулей индустриального класса.

Модели серий DLF/DLH/DLD1568‑I отличаются высокой яркостью свечения экрана — до 1600 кд/м2.

Они предназначены для эксплуатации в условиях интенсивной внешней засветки. Рабочий температурный диапазон — от −30 до +80ºС — позволяет применять дисплеи в следующих сферах:

  • наружные установки;
  • приборные панели транспортных средств;
  • информационные киоски.

Доступно несколько вариантов конструктивного исполнения дисплейных модулей. Модель DLF1568‑INN‑A01 оснащена драйвером светодиодной подсветки LID15C. Для управления матрицей с разрешением 1024×768 пикселей используется LVDS‑интерфейс.В качестве управляющего сигнала для дисплея можно применять сигнал LVDS‑интерфейса, который устанавливается на одноплатных компьютерах. Кабель для подключения через LVDS‑интерфейс входит в комплект поставки.

Модель DLH1568‑INN‑Q01 в настоящее время оснащается высокопроизводительной платой управления AD8891GDHP. Плата поддерживает современные цифровые интерфейсы — DVI‑I, HDMI и DP, — что обеспечивает широкие возможности применения дисплея.

DLD1568‑INB‑Q01 представляет собой корпусированный монитор с габаритами 326,5×253,5×31 мм. Устройство оборудовано всеми необходимыми разъёмами для:

  • подключения внешних цифровых сигналов (интерфейсы DVI‑I, HDMI, DP);
  • подачи напряжения (12 В).

Для монтажа дисплея предусмотрены отверстия под кронштейн VESA 75×75. На задней панели расположены четыре кнопки, предназначенные для навигации по экранному меню монитора.

Общие характеристики дисплеев серии 1568‑I:

  • рабочее поле экрана: 304,1×228,1 мм;
  • яркость: 1600 кд/м2;
  • разрешение: 1024×768 пикселей (формат изображения XGA);
  • контрастность: 3000:1;
  • шаг пикселя: 0,297×0,297 мм;
  • угол обзора: 176˚ (горизонтальная плоскость) / 176˚ (вертикальная плоскость);
  • число воспроизводимых цветов: 16,7 млн;
  • цветовое насыщение: 80 % (NTSC);
  • время электрооптического отклика: 23 мс;
  • потребляемая мощность: 23 Вт (с платой управления AD);
  • среднее время наработки до отказа системы задней подсветки: 100 000 ч;
  • температурный диапазон хранения: от −40 до +80ºC.
