2,7-дюймовые графические OLED-дисплеи с емкостным сенсорным экраном

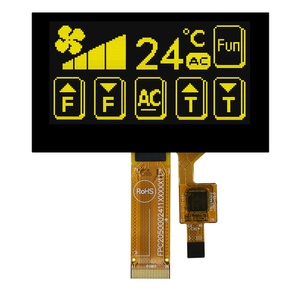

Компания Raystar Optronics, Inc представила графические OLED –дисплеи серии REX012864Q-CTP с размером экрана 2,7", разрешением 128×64 пикселей, снабжённые емкостным сенсорным экраном для достижения простоты интерфейса пользователя.

Предлагаемые дисплеи управляются микросхемой драйвера-контроллера SSD1309DZ, которая обеспечивает обмен данными через стандартные параллельные интерфейсы микропроцессоров типа 8080/6080 в 8-битовом режиме и последовательные интерфейсы I²С и 4-проводной SPI. Для работы логической схемы дисплея требуется напряжение питания от 2,8 до 3,3 В (типичное значение 3 В). Напряжение питания индикатора 13В, коэффициент мультиплексирования строк 1/64 (где 64 — число адресуемых строк). Кристалл микросхемы драйвера-контроллера размещён непосредственно на подложке дисплея, то есть применяется способ компоновки элементов «кристалл на стекле» (Chip-on-Glass, COG), позволяющий уменьшить габариты, вес и стоимость дисплейного модуля.

Для управления ёмкостным сенсорным экраном через интерфейс I²C применяется микросхема GT911.

Габаритные размеры дисплейного модуля: 74,8×44,16×3,66 мм; рабочая площадь экрана: 61,41×30,69 мм.

Дисплеи, изготовленные по технологии COG, широко применяются в портативных измерительных приборах, медицинском оборудовании, бытовых приборах, системах связи, торговых терминалах и др. В настоящее время предлагаются модели со свечением экрана жёлтого, белого, зелёного и небесно-голубого цветов. Яркость дисплея с жёлтым цветом свечения экрана – 80 кд/м², с белым цветом — 70 кд/м². Диапазон рабочих температур от –30 до +80 ºC.
