Компания LITEMAX Electronics Inc. предлагает 21,5‑дюймовый TFT‑дисплей с яркостью
Применение светодиодной технологии Ubipixel и специальной системы автоматической регулировки яркости позволяет предотвратить появление чёрных пятен на экране при попадании прямых солнечных лучей, которые могут перегреть светодиоды. Система позволяет избежать выгорания светодиодов при нагреве до +105 °C.
В настоящее время в промышленной электронике становятся востребованными TFT‑модули с диагоналями 21,5" и более.
К этим дисплеям предъявляются высокие требования по техническим характеристикам, а также способности работать в неблагоприятной окружающей среде в расширенном температурном диапазоне и обеспечивать читаемость информации при солнечном освещении.

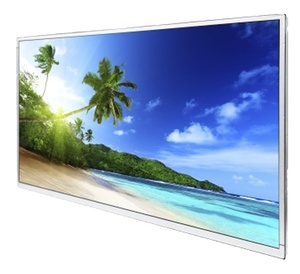

Для применения в таких условиях предлагаются TFT‑модули ULF2155‑BHN‑A11 и ULH2155‑BHN‑T11.
Модель ULF2155‑BHN‑A11 включает в свой состав 21,5‑дюймовую дисплейную панель с драйвером системы задней подсветки, осуществляющим ШИМ‑регулирование яркости свечения. Дисплей управляется сигналом LVDS. Для подключения TFT‑матрицы к управляющему устройству в комплекте поставки предусмотрен соединительный кабель.
Модель ULH2155‑BHN‑T11 комплектуется платой управления AD68862HP с цифровыми дисплейными интерфейсами HDMI 1.4 (High Definition Multimedia Interface) и DP 1.2 (DisplayPort). Дисплейный интерфейс DP обеспечивает недорогое, эффективное, масштабируемое решение для промышленного стандарта, которое подходит для внешних и внутренних дисплейных соединений и обладает функциями защиты видеопотока.
Мембранная 4‑кнопочная клавиатура с четырьмя кнопками управления позволяет включать питание монитора и перемещать курсор по экранному меню.
Светодиодная технология Ubipixel обеспечивает повышенную надёжность и энергоэффективность. Температурный рабочий диапазон от −20 до +70 °C делает дисплеи оптимальным решением для применения в промышленной автоматизации, на транспорте, для работы вне помещений в местах с защитой от осадков.
Технические характеристики дисплеев ULF2155-BHN-A11 и ULH2155-BHN-T11
|
Наименование модели |
ULF2155-BHN-A11/ULH2155-BHN-T11 |
|
Размер экрана |
21,5" |
|
Рабочая площадь экрана, мм |
476,64 (горизонталь)×268,11 (вертикаль) |
|
Яркость |
1000 кд/м2 |
|
Разрешение |
1920×1080 пикселей |
|
Соотношение размеров сторон |
16:9 |
|
Контрастность |
1300:1 |
|
Шаг пикселя, мм |
0,24825×0,24825 |
|
Плотность пикселей на дюйм (PPI) |
102 |
|
Угол обзора |
178° (в горизонтальность плоскости), 178° (в вертикальной плоскости) |
|
Насыщенность цвета (NTSC) |
82% |
|
Число отображаемых цветов |
16,7 млн. |
|
Время оптического отклика (тип.) |
14 мс |
|
Интерфейс дисплейной панели |
LVDS |
|
Входные интерфейсы платы управления AD |
HDMI, DP |
|
Напряжение питания платы управления AD |
24 В (постоянный ток) |
|
Потребляемая мощность |
38,5 Вт (40,4 Вт с платой управления AD) |
|
Кнопочное управление экранным меню (OSD) |
4 кнопки (включение питания, Меню, +, -) |
|
Управление экранным меню |
Яркость, цвет, контрастность, автоматическое управление яркостью, положение по вертикали и горизонтали и др. |
|
Габаритные размеры, мм |
495,6×292, 2×10,7 |
|
Размер обрамления (сверху/снизу/слева/справа), мм |
12,05/12,05/9,48/9,48 |
|
Вес (нетто) |
2,13 кг |
|
Рабочий диапазон температур |
-20°C ～ +70°C |
|
Диапазон температур хранения |
-20°C ～ +70°C |
