36,6-дюймовая ЖК-панель полоскового формата с расширенным температурным диапазоном для применения в видеоинформационных системах

Современные устройства индикации в широком ряде целевых применений оснащаются экранами с широкоформатным соотношением сторон и большим удлинением видимой области, которые ещё принято называть полосковыми. Особенно часто такие информационные панели используются в транспортной отрасли — например, для отображения расписания движения транспорта, а также в модулях наддверного табло, где показываются текущая остановка, информационные сообщения и рекламные ролики. Полосковый формат удобен для вывода текстовых данных крупным шрифтом в длинной строке и разделения экрана на видео- и информационную части.

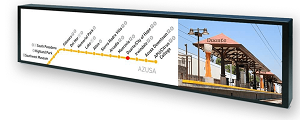

Компания LITEMAX Electronics Inc. выпускает обширный ряд полосковых дисплеев с диагоналями от 6,2 до 86 дюймов. В течение длительного времени (более 10 лет) выпускались и были популярны 36,6-дюймовые модели серий SSF/SSH/SSP/SSD3665-I с разрешением 1920×290 пикселей. Следует отметить, что промышленные дисплеи ведущих мировых производителей имеют длительный жизненный цикл, достигающий 8–10 лет. В связи с прекращением производства некоторых критически важных компонентов выпуск вышеуказанных моделей компанией остановлен. В качестве альтернативы предлагается серийно выпускаемая дисплейная панель SPF3665-YNN-A13.

Светодиодная система подсветки обеспечивает яркость свечения экрана 1000 кд/м². Читаемость информации в условиях интенсивной внешней засветки обеспечивается высоким показателем контраста 5000:1, что достигается применением антиотражательных фильтров и поляризаторов. Для ограничения отражения света от внутренних слоёв панели и предотвращения искажения восприятия информации применяется технология склеивания, которая позволяет избежать появления воздушных промежутков между слоями при сборке дисплея.

Управление яркостью дисплея осуществляется встроенным преобразователем системы задней подсветки. Уменьшение яркости производится с частотой от 150 до 170 Гц и коэффициентом заполнения импульсов от 5 до 100%. Система регулировки яркости позволяет предотвратить выгорание пикселей при нагреве поверхности экрана дисплея до +70 °C и избежать появления чёрных пятен на экране.

Срок службы светодиодной подсветки составляет 50 000 ч.

Рабочий температурный диапазон составляет от −20 до +60 °C.

Для управления матрицей с методом получения цветного изображения RGB применяется последовательный интерфейс LVDS (Low Voltage Differential Signaling), поддерживающий 8-битный цвет. Для подключения внешнего управляющего сигнала LVDS используется 51-контактный соединительный разъём.

Основные характеристики полосковой дисплейной панели SPF3665-YNN-A13
