7‑дюймовые TFT ЖК‑дисплейные панели промышленного класса для эксплуатации в диапазоне температур от −40 °C до +85 °C

7‑дюймовые TFT ЖК‑дисплейные панели промышленного класса для эксплуатации в диапазоне температур от −40 °C до +85 °C

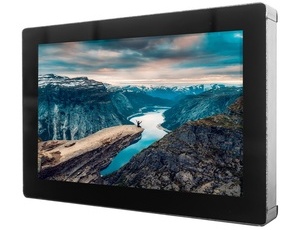

Компания LITEMAX Electronics Inc. представляет 7‑дюймовые TFT ЖК‑дисплейные панели ULF0705‑HYN‑A11 и ULH0705‑HYN‑T11.

Новинки разработаны для применения в экстремальных температурных условиях — от −40 °C до +85 °C — без необходимости использования дополнительных систем подогрева.

Предлагаются исполнения в различной комплектации:


  • модель ULF0705‑HYN‑A11 включает в свой состав собственно дисплейную панель с интерфейсом LVDS и драйвер системы подсветки:
  • модель ULH0705‑HYN‑T11 — плату управления AD68862HP, поддерживающую дисплейные интерфейсы DisplayPort (DP) и HDMI (High Definition Multimedia Interface), что позволяет подключать дисплей к различным источникам видеосигнала.

Мембранная четырёхкнопочная клавиатура предназначена для навигации по экранному меню и управления различными параметрами дисплея.

Высокая яркость (1000 кд/м²) и контрастность (860:1) экрана обеспечивают чёткое изображение и достоверную цветопередачу даже при ярком солнечном свете и широких углах обзора (170° в вертикальной и горизонтальной плоскостях). Светодиодная система подсветки, выполненная по технологии Ubipixel, гарантирует высокую надёжность и низкое энергопотребление.

Всё это делает дисплейные модули подходящими для использования:

  • в наружных установках;
  • в системах управления производственными процессами;
  • в военной аппаратуре;
  • в бортовой транспортной аппаратуре.

Основные характеристики:

  • яркость экрана: 1000 кд/м²;
  • размер экрана по диагонали: 7″;
  • площадь изображения на экране: 152,4 (H) × 91,44 (V) мм;
  • разрешение: 800 × 480 пикселей;
  • соотношение сторон экрана: 16:9;
  • контрастность: 860:1;
  • шаг пикселя: 0,1905 (H) × 0,1905 (V) мм;
  • плотность пикселей (число пикселей на дюйм): 133;
  • насыщенность цвета (NTSC): 83 %;
  • количество отображаемых цветов: 16,7 млн;
  • время электрооптического отклика: 30 мс;
  • потребляемая мощность: 2,8 Вт (4,8 Вт с платой управления);
  • рабочий температурный диапазон: от −40 °C до +85 °C;
  • температурный диапазон хранения: от −40 °C до +95 °C;
  • ресурс системы задней подсветки: 20 000 часов;
  • возможность работы при яркой внешней засветке.

Механические параметры:

  • габариты корпуса: 165 × 104,07 × 9,15 мм;
  • вес: 0,5 кг;
  • размеры рамки (верх/низ/слева/справа): 3,63/9/6,3/6,3 мм.

Для защиты от механических воздействий экран может быть оснащён защитным стеклом с антибликовым покрытием.
