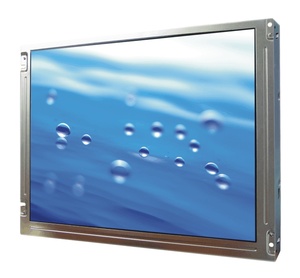

Компания LITEMAX Electronics Inc. начала выпуск 8,4‑дюймовых TFT‑панелей DLF0845‑ANN‑A21 и DLH0845‑ANN‑Q21 с яркостью 1 000 кд/м², обеспечивающей считывание информации при высоком уровне внешней освещённости.
Применение светодиодной технологии Durapixel гарантирует длительный ресурс системы задней подсветки — до 100 000 ч.
Модель DLF0845‑ANN‑A21 комплектуется драйвером светодиодной подсветки.
Для управления дисплеем применяется интерфейс LVDS, в комплекте предлагается соединительный кабель.
Модель DLH0845‑ANN‑Q21, кроме того, укомплектована платой управления AD8891GDH с мультимедийными интерфейсами VGA, HDMI 1.3 и сверхнадёжным DVI‑D.
Особенностями TFT‑панелей семейства Durapixel являются:
- широкий диапазон ШИМ‑регулирования яркости от 0 до 100 % на частоте 200 кГц;
- ударопрочность — 50 g;
- вибропрочность — 1,5 g;
- относительная влажность — до 90 % при температуре от 0 до +30 °C;
- ресурс системы подсветки — 100 000 ч;
- низкая потребляемая мощность;
- рабочий диапазон температур — от −30 до +85 °C.
Мембранная клавиатура с четырьмя кнопками управления позволяет включать питание монитора и перемещать курсор по экранному меню.
Дисплеи предназначены для широкого спектра промышленных приложений, таких как промышленная автоматика, военная аппаратура, системы общественной безопасности, бортовая аппаратура транспортных средств.
Технические характеристики дисплеев DLF0845-ANN-A21 и DLH0845-ANN-Q21
|
Наименование модели |
DLF0845-ANN-A21/ DLH0845-ANN-Q21 |
|
Размер экрана |
8,4" |
|
Рабочая площадь экрана, мм |
170,4 (горизонталь)×127,8 (вертикаль) |
|
Яркость |
1000 кд/м2 |
|
Разрешение |
800×600 пикселей |
|
Соотношение размеров сторон |
4:3 |
|
Контрастность |
1800:1 |
|
Шаг пикселя, мм |
0,213×0,213 |
|
Плотность пикселей на дюйм (PPI) |
119 |
|
Угол обзора |
178° (в горизонтальной плоскости), 178° (в вертикальной плоскости) |
|
Насыщенность цвета (NTSC) |
44% |
|
Число отображаемых цветов |
16,7 млн. |
|
Время оптического отклика (тип.) |
25 мс |
|
Интерфейс дисплейной панели |
LVDS |
|
Входные интерфейсы платы управления AD |
VGA, DVI-D, HDMI |
|
Напряжение питания платы управления AD |
12 В (постоянный ток) |
|
Потребляемая мощность |
2 Вт (5 Вт с платой управления AD) |
|
Кнопочное управление экранным меню (OSD) |
4 кнопки (включение питания, меню, +, -) |
|
Управление экранным меню |
Яркость, цвет, контрастность, автоматическое управление яркостью, положение по вертикали и горизонтали и др. |
|
Габаритные размеры (Ш×В×Г), мм |
203×142,5 2×8 |
|
Размер обрамления (сверху/снизу/слева/справа), мм |
8/6,7/20,175/12,425 |
|
Вес (нетто) |
0,25 кг |
|
Рабочий диапазон температур |
-30°C ～ +85°C |
|
Диапазон температур хранения |
-30°C ～ +85°C |
