DC/DC-преобразователи на 3 Вт в компактном корпусе SIP4

DC/DC-преобразователи на 3 Вт в компактном корпусе SIP4

Компания XP Power начала производство нерегулируемых 3-ваттных преобразователей напряжения серии ITR03, выполненных в компактном герметичном корпусе SIP4, для применения в портативном промышленном и лабораторном оборудовании.

Модули серии ITR03 обеспечивают значительное повышение удельной мощности по сравнению с выполненными аналогичным образом 2-ваттными модулями серии IL, а также снижение себестоимости по сравнению с модулями питания серии IR более чем на 20%.

Предлагаются модели для работы от сетей постоянного напряжения с тремя диапазонами напряжения питающей сети – 4,5…5,5 В (для номинального напряжения 5 В), 10,8…13,2 В (для номинального напряжения 12 В), 21,6…26,4 В (для номинального напряжения 24 В). Преобразователи напряжения обеспечивают электрическую прочность изоляции 3 000 В (переменный ток) между первичной и вторичной цепью. Одноканальные модели обеспечивают выходные напряжения 5; 9; 12 и 15 В.

DC/DC-преобразователи серии ITR03 соответствуют требованиям следующих стандартов:

  • EN55032 Class B, устанавливающий требования к кондуктивным помехам и помехам излучения при установленных внешних фильтрующих компонентах;
  • EN6100-4-2,3,4,4,6,8, устанавливающий требования стойкости к импульсным напряжениям (с установленными внешними компонентами).

Среднее время между отказами (MTBF) – более 6,5 млн. ч, рассчитанное по MIL-HDBK-217F для рабочей температуры + 25ºC при применении в стационарном наземном оборудовании.

C высоким значением удельной плотности мощности – 59 В/дюйм3 , при конвекционном отводе тепла преобразователи напряжения характеризуются широким диапазоном рабочих температур от –40 до +100ºC, с полной мощностью в нагрузке до температуры +85ºC.

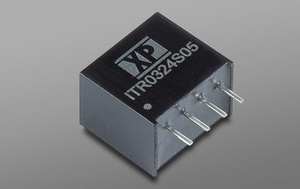

Модули выполнены в черном пластиковом корпусе, герметизированы эпоксидным компаундом класса возгораемости UL94V-0. Габаритные размеры корпуса формата SIP4: 11,8 × 9,66 × 7,5 мм. Модули поставляются в стандартных тубах, в количестве 40 штук в упаковке.
