Двухцветный графический OLED-дисплей с размером экрана 0,96"

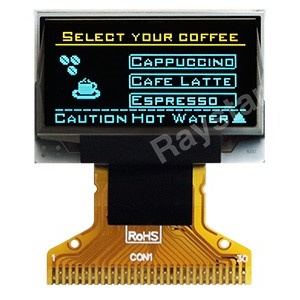

Компания Raystar Optronics, Inc. представила графический OLED-дисплей REX012864ABXPP3N0Y000 с разрешением 128×64 точек и размером экрана 0,96". Особенностью данной модели является способность светиться двумя цветами — жёлтым и небесно-голубым.

Дисплейный модуль управляется встроенным драйвером-контроллером SSD1315 (Solomon Systech), который выводит на экран информцию непосредственно из внутреннего графического ОЗУ (GDDRAM) с организацией 128× 64 бита. Данные и команды передаются из основного микропроцессорного устройства (MCU) через параллельные 8080/6800-совместимые интерфейсы, способные работать в восьмибитном режиме, и последовательные трёх- и четырёхпроводные SPI и I²C, которые выбираются с помощью аппаратных средств. Кристалл драйвера-контроллера размещён непосредственно на подложке дисплея — компоновка «кристалл на стекле» (Chip-on-Glass), что позволяет уменьшить габариты конструкции.

Широкие углы наблюдения, высокий контраст (10 000:1) дисплея обеспечивают комфортное восприятие изображения в широком диапазоне внешней освещённости при сравнительно невысокой яркости свечения экрана.

Диапазон рабочей температуры и хранения от – 30 до +70°C, что достаточно для большинства прикладных задач.

OLED-дисплеи широко применяются в таких областях как “умный дом”, облачные/IoT-устройства, коммуникационные системы, медицинские приборы, системы автоматизации, измерительные устройства и многих других.

Основные характеристики OLED-дисплея REX012864ABXPP3N0Y000:

• Габаритные размеры 24,7 ×16,59 ×1,26 мм;
• Видимая область экрана 21,74×11,20;
• Размер пикселя 0,15×0,15 мм;
• Шаг пикселя 0,17× 0,17 мм;
• Тип дисплея: пассивно-матричный (PMOLED;
• Коэффициент мультиплексирования строк 1/64.
