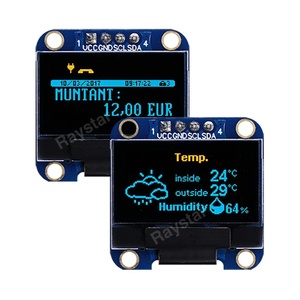

Компания Raystar Optronics, Inc выпустила двухцветный графический OLED-дисплей REA012864M с разрешением 128×64 пикселей, размером экрана по диагонали 0,96", выполненный на печатной плате с четырьмя монтажными отверстиями (размер платы 27,3×27,3 мм).
Управление работой дисплея осуществляется микросхемой драйвера-контроллера SSD1306, который поддерживает интерфейс I2C; коэффициент мультиплексирования строк 1/64. Управляющая микросхема контроллера размещается непосредственно на подложке дисплея по технологии СOG, Chip-on-Glass, которая позволяет уменьшить габариты и стоимость дисплейного модуля. Дисплеи, изготовленные по технологии COG, широко применяются в портативных приборах. Напряжение питания логической схемы дисплея 5 В (по отдельному заказу возможно 3,3 В), имеется встроенная схема преобразования напряжения.
Стандартная модель поставляется с жёлтым и небесно-голубым цветами свечения экрана.
Дисплей способен функционировать в диапазоне температур от –40 до +80˚C, диапазон температур хранения от –40 до +85˚C.
Дисплейный модуль может применяться в медицинских приборах, системах с интеллектуальным управлением, измерительных приборах.
Основные технические характеристики двухцветного OLED–дисплея REA012864M:
- Габариты дисплейного модуля: 27,3×27,3×2,72мм.
- Рабочая площадь экрана: 21,744×11,204 мм.
- Разрешение матрицы: 128×64 точек.
- Размер пикселя: 0,148 ×0,148 мм.
- Шаг пикселя: 0,17×0,17 мм.
- Адресация: пассивно–матричная.
- Цвет свечения экрана: жёлтый/небесно-голубой.
- Микросхема драйвера: SSD1306.
- Интерфейс: I2C.
