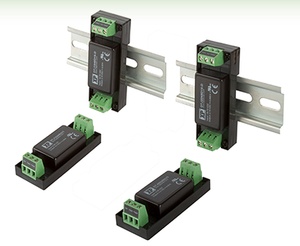

DTJ15 и DTJ20 – новые серии преобразователей напряжения DC/DC компании ХР Power выполнены в корпусе для монтажа на шасси или DIN–рейку.

Предлагаемые компанией ХР Power новые серии DTJ15 и DTJ20 преобразователей напряжения работают с номинальным напряжением питающей сети постоянного тока 12/24 или 24/48 В и преобразуют это напряжение в фиксированное однополярное напряжение постоянного тока от 3,3 до 15 В, или двухполярное напряжение от ±5 до ±15 В. Светодиодный индикатор обеспечивает чёткую индикацию состояния выходного напряжения (power good).

Обе серии доступны с двумя широкими диапазонами входного напряжения: от 9 до 36 В для сетей с номинальными напряжениями 12 или 24 В; от 18 до 75 В для работы от сети 24 или 48 В. Обеспечиваются стабилизированные выходные напряжения: четыре однополярных напряжения: 3,3; 5; 12; 15В и три двухполярных: ±5; ±12 (24 В) и ±15 В (30 В). Модели с двухполярным выходным напряжением также могут быть использованы для формирования однополярного напряжения 24 или 30 В. Выходное напряжение у одноканальных моделей регулируется в диапазоне ±10% от номинального значения подключением внешнего регулировочного резистора.

Преобразователи оснащены следующими защитными функциями: защита от обратной полярности входного напряжения, от пониженного входного напряжения, а также от короткого замыкания, превышения выходного напряжения и перегрузки по току.

Подключение входных и выходных цепей обеспечивается клеммами с винтовым креплением. Функция дистанционного включения/отключения является стандартной, при включении дежурного режима на входе протекает ток около 2 мА. Модули преобразователей напряжения поддерживают режим холостого хода — нет ограничений по минимальной нагрузке, в режиме холостого хода ток потребления от 8 до 15 мА. Преобразование напряжения осуществляется с КПД до 89% для серии DTJ15, и до 90% для устройств серии DTJ20.

Отвод тепла осуществляется конвекцией, диапазон рабочей температуры от – 40 до +100ºC; преобразователи серии DTJ15 обеспечивают полную мощность для температур до +77ºC (до +71ºC для модели с выходом ±5 В), применение дополнительного анодированного радиатора расширяет предельную температуру при которой обеспечивается полная мощность до +83ºC (+77ºC для модели с выходным напряжением ±5 В).

Преобразователи серии DTJ20 способны обеспечить полную мощность для температур до +66ºC (+61ºC для модели с выходом ±5 В), применение дополнительного радиатора расширяет предельную температуру для полной мощности до +72ºC (+67ºC для модели с выходом ±5 В).

Преобразователи DTJ15 и DTJ20 соответствуют требованиям следующих стандартов:

  • по уровню генерируемых помех и стойкости к воздействию внешних помех EN55032 Class A без применения внешних компонентов;
  • стандарты безопасности: CB IEC60950-1, IEC62368-1 (ИТ-оборудование), UL60950-1.

Электрическая прочность изоляции между первичной и вторичной цепью 3000 В (постоянный ток). Значение среднего времени между отказами (MTBF), вычисленное по стандарту MIL-HDBK-217F для применения в стационарном наземном оборудовании при температуре +25ºC, составляет более 380 000 ч.

Модули выполнены в корпусе из пластика с классом возгораемости UL94-V-0, который имеет четыре монтажных отверстия диаметром 3,3 мм для монтажа на шасси. Габаритные размеры корпуса модуля серий DTJ15 и DTJ20 – 76,2 × 31,4 × 19,4 мм; модели для монтажа на DIN-рейку выше на 6 мм.

Новые преобразователи на 20% экономичней по сравнению с моделями серии DTE, что будет способствовать их применению для организации питания оборудования для информационных технологий (ITE) и промышленной автоматизации. Типичные применения данных преобразователей: системы связи, управления дверями/лифтами/эскалаторами; робототехника, системы видеонаблюдения и обнаружения, текущего контроля безопасности, телеметрия и многие другие применения.
