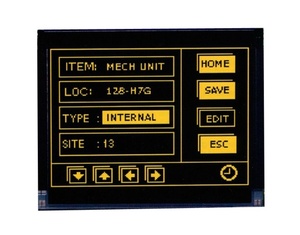

Компания Beneq (торговая марка Lumineq) расширила ряд малоформатных электролюминесцентных дисплеев EL160.120.39 моделью EL160.120.39-NE без монтажных проушин и с меньшими габаритными размерами.
Монтаж такого дисплея в корпус прибора можно выполнить на алюминиевом каркасе без воздействий на изгиб на экран дисплея. Такой способ монтажа позволяет повысить стойкость к вибрационным и ударным воздействиям конечного устройства.
EL160.120.39 – компактный графический дисплей с отличными оптическими параметрами, которые позволяют представлять изображение в широком диапазоне внешней засветки экрана. Применение собственной технологии Integral Contrast Enhancement (ICEBrite™) позволяет исключить возникновение ореола и получить высокий уровень контрастности и чёткости изображения без применения дорогостоящих фильтров или температурной компенсации.
Тонкоплёночные электролюминесцентные (TFEL) дисплеи являются прекрасным выбором для применений, где требуется мгновенная реакция на быстро изменяющуюся графическую и текстовую информацию. Такое качество особенно важно в медицине, на транспорте и в других сферах.
Интерфейс EL160.120.39-NE подобен интерфейсу многих ЖК-дисплеев и поддерживается большим количеством современных интегральных схем. 4-битный видеоинтерфейс обеспечивает низкую стоимость, гибкий способ для управления яркостью дисплея и потребляемой мощностью. Каждый пиксель имеет коэффициент сжатия 1:1 и отдельно адресуется для чёткого отображения большого объёма графической и текстовой информации.
Габариты корпуса модели EL160.120.39-NE (Ш × В × Г): 81 × 61,5 × 20 мм. Активная площадь экрана 62,3 × 46,7 мм (размер диагонали 3,1″). Диапазон температур хранения составляет от – 60 до +105˚С.
Общие возможности и преимущества TFEL-дисплеев:
- работа при низких температурах без использования дополнительного обогрева;
- широкий угол обзора – свыше 179˚;
- быстрый отклик дисплея – менее 1 мс;
- компактный корпус;
- высокая надёжность – средний срок непрерывной работы составляет более 116 тыс. часов;
- потеря от первоначальной яркости 25-30% после 11 лет эксплуатации.
Основные технические характеристики TFEL-дисплея EL160.120.39-NE
|
Разрешение |
160×120 пикселей |
|
Шаг пиксела |
0,39×0,39 мм |
|
Габариты модуля (Ш×В×Г) |
81 × 61,5× 20 мм |
|
Рабочая площадь экрана, Ш×В |
62,3×46,7 мм |
|
Размер диагонали экрана |
3,1 дюйма |
|
Угол обзора |
>179° |
|
Время реакции |
< 1 мс |
|
Яркость свечения экрана |
70 кд/м2 при частоте кадров 150 Гц |
|
Контрастное отношение (при частоте кадровой развёртки 150 Гц) |
59:1 (при яркости внешней засветки 500 люкс и максимальной частоте кадров) 4,3:1 (при яркости внешней засветки 10 000 люкс) |
|
Напряжение питания |
+ 4,75… 5,25 В и +8…+18 В |
|
Потребляемая мощность (при частоте кадровой развёртки 150 Гц) |
2,5 Вт (светятся 20% пикселей) |
|
Среднее время наработки до отказа, MTBF (мин.) |
> 50 000 ч (при температуре +25°C и максимальной частоте кадров) |
|
Диапазон рабочих температур |
–50…+85°C |
|
Влажность (при +40°C, без конденсации влаги) |
93% |
|
Высота над уровнем моря (в рабочем режиме) |
18 000 м |
|
Удар (3 ударных воздействия по каждой поверхности) |
100 g, длительность 6 мс |
|
Вибрация (случайная) |
Диапазон частот 20…500 Гц, спектральная плотность 0,02 g2 /Гц |
