Компания Wibbow производит DC/DC-преобразователи 2-го поколения серии Brick с 2013 года и постоянно совершенствует свою продукцию – увеличивает КПД, сокращает потери, уменьшает тепловые сопротивления корпуса относительно окружающего воздуха.
Модули данной линейки выполнены с применением патентованного метода частотно-импульсной модуляции (ЧИМ) для регулирования выходного напряжения. Конструктивно преобразователи реализованы на многослойной печатной плате.
На ней смонтированы все пассивные и активные полупроводниковые компоненты. На верхней стороне установлены интегральные схемы управления, конденсаторы, катушки индуктивности и силовой трансформатор. На нижней – ключевой транзистор MOSFET и выпрямительные диоды, которые выделяют при работе наибольшее количества тепла. Печатная плата вставлена в терминальный блок, внутри которого соединена с входными и выходными выводами модуля, которые заливаются компаундом на стадии изготовления блока, что обеспечивает герметичность и высокую точность позиционирования выводов.
Терминальный блок герметично соединён с изолированным от всех электрических цепей металлическим основанием модуля, которое обеспечивает механическую жёсткость всей конструкции, а также выполняет функцию радиатора охлаждения. Сверху плата закрыта металлической крышкой. Всё свободное пространство под крышкой заполнено теплопроводящим компаундом, который служат для защиты компонентов модуля от воздействия окружающей среды и равномерного распределения тепла внутри преобразователя.
Модули оснащены следующими сервисными функциями: параллельная работа, подстройка выходного напряжения в диапазоне 75-110% от номинального значения, выключение внешним сигналом, сигнал контроля неисправностей. Модули снабжены полным комплексом защит: от перегрузки току, короткого замыкания, перегрева, превышения и пониженного входного напряжения, превышения выходного напряжения. Все виды защит являются самовосстанавливающимися.

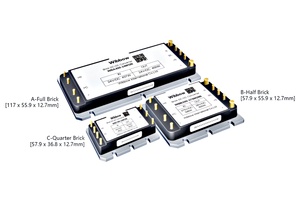

DC/DC-преобразователи 2-го поколения серии Brick представлены рядом мощностей от 75 до 600 Вт. Предлагаются модули для работы от сетей с напряжением 24, 28, 48 В, а также сетей постоянного тока повышенного напряжения 150, 300, 375 В. Выпускаются модули в корпусах с форматами Full Brick, Half Brick, Quarter Brick. Предлагаются исполнения для работы в диапазоне температур от –55 до +100˚C (температурный класс М) и от –40 до +100˚C (температурный класс H). Гарантируется работа без снижения электрических параметров при температуре основания корпуса +100 ˚C. Электрическая прочность изоляции 3000 В (переменный ток).
Процесс конструирования и производства соответствует требованиям китайского национального стандарта GJB10164-2021 General Specification for Microcircuit Modules.
DC/DC-преобразователи предназначены для применения в бортовом оборудовании транспортных средств, ракетной техники, аппаратуре морского базирования и других высоконадёжных электронных системах.
Модули совместимы по габаритам, расположению выводов и их функциональному назначению с некоторыми преобразователями компании Vicor (США) – сравнительная таблица представлена по ссылке.
Стандартный гарантийный срок – один год. Но может быть предоставлена гарантия на три года, и даже на пять лет. Поставка в течение трёх месяцев. Изделия 2-го поколения конкурентоспособны с изделиями других компаний на российском рынке.
Таблица. Серии изделий семейства Brick и основные параметры
|
Серия |
Диапазон входного напряжения, В |
Выходные напряжения, В |
Выходные мощности, Вт |
Параллельная работа |
Электрические параметры |
Габариты, мм |
|
WBC24 |
18–40 |
3,3–48 |
75–150 |
Поддерживается |
Гальваническая развязка, регулируемый выход |
57,9×36,8×12,7 |
|
WBB24 |
18–40 |
3,3–48 |
150–350 |
Поддерживается |
Гальваническая развязка, регулируемый выход |
57,9×55,9×12,7 |
|
WBA24 |
18–40 |
3,3–48 |
300–500 |
Поддерживается |
Гальваническая развязка, регулируемый выход |
116,8×55,9×12,7 |
|
WBC300 |
180–375 |
3,3–48 |
75–150 |
Поддерживается |
Гальваническая развязка, регулируемый выход |
57,9×36,8×12,7 |
|
WBB300 |
180–375 |
3,3–48 |
150–250 |
Поддерживается |
Гальваническая развязка, регулируемый выход |
57,9×36,8×12,7 |
|
WBA300 |
180–375 |
3,3–48 |
264–600 |
Поддерживается |
Гальваническая развязка, регулируемый выход |
116,8×55,9×12,7 |
|
WBC375 |
250–425 |
3,3–48 |
75–150 |
Поддерживается |
Гальваническая развязка, регулируемый выход |
57,9×36,8×12,7 |
|
WBB375 |
250–425 |
3,3–48 |
150–300 |
Поддерживается |
Гальваническая развязка, регулируемый выход |
57,9×36,8×12,7 |
|
WBA375 |
250–425 |
3,3–48 |
264–600 |
Поддерживается |
Гальваническая развязка, регулируемый выход |
116,8×55,9×12,7 |
|
WBM–FIAM |
180–375 |
180–375 |
600 |
Не поддерживается |
Входной аттенюатор (фильтр, подавитель выбросов напряжения) |
57,9×55,9×12,7 |
|
WBµ–RAM |
3–30 |
3–30 |
60–900 |
Поддерживается |
Ограничитель пульсаций напряжения на входе |
57,9×36,8×12,7 |
|
WBVI–ARAM |
180–264 (переменный ток) |
200–375В (постоянный ток) |
750 |
Не поддерживается |
Выпрямитель напряжения |
57,9×36,8×12,7 |
