Фильтр электромагнитных помех с рабочим током 8 A для применения в аппаратуре специального назначения

Фильтр электромагнитных помех с рабочим током 8 A для применения в аппаратуре специального назначения

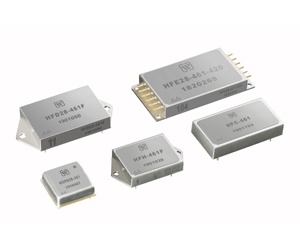

Компания ECRI Microelectronics расширила ряд помехоподавляющих фильтров для ослабления помех во входных цепях DC/DC–преобразователей новой моделью HSFD-0828F.

Фильтр выполнен по толстоплёночной гибридной технологии и производится в соответствии с требованиями национальных стандартов GJB 360B-2009 (соответствует MIL-STD-202) Методы испытаний ЭКБ и ЭРИ, GJB 548 B-2005 (соответствует MIL-STD-883) Методы и процедуры испытаний гибридных микросхем, GJB 2438-2017 (соответствует MIL-PRF-38534) Основная спецификация производства гибридных интегральных схем.

Герметичный корпус с размерами 69,09×34,71×10,94 мм выполнен из холоднокатаной стали, основание корпуса покрыто никелем, крышка выполнена из железноникелевого сплава. Медные выводы покрыты золотом, корпус герметизирован параллельной шовно-роликовой сваркой в инертной среде. Для фиксации в аппаратуре корпус имеет крепёжные фланцы.

Устройство предназначено для работы в диапазоне температур от – 55°С до +125°C, диапазон температур хранения от – 65°С до +150°C. Модуль выдерживает импульсные напряжения 80 В длительностью 1 секунда. Максимальный проходной ток 8 A.

Фильтр устанавливается на входе DC/DC–преобразователей для ослабления кондуктивных помех. Фильтр HSFD-0828-F предназначен для замены фильтров американских производителей VPT и Interpoint.

Основные технические характеристики фильтра ЭМП HSFD-0828F

Параметр

Условия измерения (если не указано иное
(U ВХ = 28 В ±0,5В)

Значение

Входное напряжение

Полная нагрузка

15…50 В

Входной ток

При входном напряжении 15…50 В

8 А (макс.)

Сопротивление постоянного тока

UВХ =28 В; I ВХ = 8A

100…110 мОм

Потребляемая мощность

UВХ =28 В; I ВХ = 8A

6,4…7 Вт

Емкость

Между каждым выводом (за исключением вывода заземления) и корпусом

50…70 нФ

Электрическое сопротивление изоляции

TОКР = 25 °C; 500 В DC, приложенное между каждым выводом (за исключением вывода заземления) и корпусом

100 МОм

Перенапряжение

TОКР = 25 °C; I ВХ = 5A; t = 1 c

80 В

Вносимое затухание

Частоты 500 кГц и 1 МГц

50 дБ
