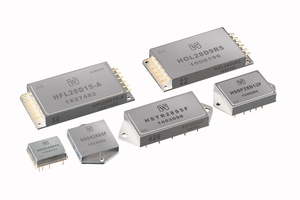

Для замены гибридно-плёночных DC/DC- преобразователей компаний VPT (США) и Interpoint (США) компания ECRI Microelectronics, входящая в Китайскую корпорацию электронных технологий (China Electronics Technology Group Corporation — CETC), предлагает модули преобразователей напряжения серии HSSO (мощности от 1 до 1,5 Вт), HSSA (мощности от 4 до 6 Вт), HSDF (мощности от 10 до 20 Вт), HSTR (мощности от 20 до 40 Вт), HFL (мощности от 50 до 65 Вт) и HOL (мощности от 66 до 120 Вт).
Устройства выполнены по толстоплёночной гибридной технологии в герметичных металлических корпусах и доступны в исполнении с вертикальным расположением выводов для монтажа на печатную плату и с горизонтальным расположением выводов для объёмного монтажа.
Конструкция и производственный процесс соответствуют требованиям общих технических условий GJB2438A–2002 к гибридным интегральным микросхемам.
Модули обеспечивают гальваническую развязку входных и выходных цепей, широкий диапазон входных напряжений, низкий уровень шумов и пульсаций выходных напряжений, высокую электромагнитную совместимость, устойчивы к импульсным помехам, оснащены защитой от пониженного напряжения, короткого замыкания. Некоторые исполнения имеют функцию синхронизации от внешнего генератора частоты и командный вход дистанционного включения. Одноканальные преобразователи имеют функцию подстройки выходного напряжения. Для дополнительного подавления помех во входных цепях предлагаются модули фильтров электромагнитных помех.
Кроме того, устройтсва характеризуются стойкостью к воздействию механических и климатических факторов.
Основные характеристики DC/DC-преобразователей
- Одно-, двух- и трёхканальные модели с выходными номинальными напряжениями 3,3; 5; 6,3;12;15; 28; ±5; 6,3; 28; ±5; ±12; ±15; +5/±12 и +5/±15 В;
- Входное напряжение от 15 до 50 В (16…40 В);
- Стойкость импульсным напряжениям 80 В длительностью 1 сек;
- КПД от 72 до 91% (зависит от модели);
- Диапазон рабочей температуры от – 55 до +125°С, диапазон температуры хранения от – 65 до +150°С (на основании корпуса);
- Устойчивость к воздействию одиночного механического удара 1500 g;
- Сопротивление электрической изоляции между входными и выходными цепями 100 Мом;
- Небольшой пусковой ток и малое время установления выходного напряжения;
- Среднее время между отказами (MTBF) рассчитанное по справочнику GJB/Z299C-2006 для температуры корпуса +25ºC от 3 000 000 до 4 000 000 ч для условий работы в стационарной аппаратуре;
- Предназначены для применения в аппаратуре специального назначения наземного и морского базирования, авиационной и ракетной техники.
