Графические OLED-дисплеи с квадратной формой экрана

Графические OLED-дисплеи с квадратной формой экрана

Компания Raystar Optronics, Inc. предлагает графические OLED-дисплеи серии REX128128H с квадратным экраном с разрешением 128×128 точек. Для соединения кристалла драйвера с выводами на стеклянной подложке используется технология «кристалл на стекле» (Chip-on-Glass, COG).

В устройствах новой линейки применяется микросхема драйвера КМОП OLED/PLED СH1120, специально разработанная для управления органическими/полимерными дисплеями. Данные и команды передаются из основного модуля микроконтроллера через параллельный 8080-совместимый интерфейс, последовательный интерфейс SPI (Serial Peripheral Interface) и I2С.

Микросхема драйвера поддерживает формирование градаций яркости методом ШИМ. Для передачи градаций шкалы серого используется различная ширина импульсов данных за время выборки строки в процессе адресации. По шине данных для каждого пикселя передаётся 4–битовый код, которому соответствует 16 градаций шкалы серого. Коды градации записываются в регистр столбцового драйвера, а затем преобразуются в длительность импульсов пропорционально коду.

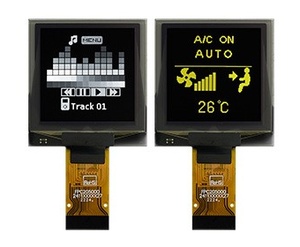

Доступны модели с белым (REX128128HWAP3N00000) и жёлтым (REX128128HYAP3N00000) цветом свечения экрана. Высокая контрастность и широкие углы обзора обеспечивают комфортное восприятие изображения в широком диапазоне внешней освещённости. Дисплеи способны работать, не теряя быстродействия, в широком диапазоне температур. Устройства предназначены для переносных измерительных приборов, счётчиков и других подобных применений.

Основные технические характеристики OLED–дисплеев серии REХ128128H:

  • Разрешение 128×128 точек;
  • Габариты дисплея 33,8×36,5×2,01 мм (размер диагонали 1,15");
  • Видимая область экрана 26,86×26,86 мм;
  • Размер пикселя 0,185×0,185 мм;
  • Шаг пикселя 0,21×0,21 мм;
  • Тип дисплея: OLED с пассивно-матричной адресацией;
  • Коэффициент мультиплексирования строк 1/128;
  • Контрастность 10 000:1;
  • Диапазон рабочих температур от – 40 до +80˚C;
  • Диапазон температур хранения от – 40 до +85°.
