Графический OLED-дисплей для мобильных устройств

Графический OLED-дисплей для мобильных устройств

Новинка имеет разрешение 128×32 точки и выполнена с применением технологии «кристалл на стекле» (Chip-on-Glass, COG) – соединение кристалла драйвера с выводами на стеклянной подложке индикатора. Конструкция представляет собой вариант размещения управляющей микросхемы непосредственно на подложке дисплея, что позволяет уменьшить габариты и стоимость модуля. Дисплеи, изготовленные по технологии COG, широко применяются в портативных приборах.

Направление дисплейной технологии, основанное на органических светодиодах, позволяет создать прибор отображения, который работает в расширенном диапазоне температур, имеет хорошее контрастное изображение, а также оптимальное потребление энергии и компактную конструкцию.

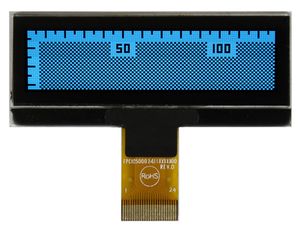

В новых органических светоизлучающих диодных дисплеях REХ012832A применяется микросхема драйвера КМОП OLED/PLED SSD1305Z (Solomon Systech), специально разработанная для управления органическими/полимерными дисплеями.

Микросхема контроллера способна поддерживать графические дисплеи с максимальным разрешением 132×64 точки. Контроллер обеспечивает управление контрастом, содержит дисплейное ОЗУ, преобразователь напряжения и генератор, что позволяет сократить число внешних компонентов и потребляемую мощность. Устройство имеет 256-ступенчатое управление яркостью и контрастностью, отдельное питание для логических схем управления вводом/выводом.

Основные технические характеристики REХ012832A:

  • Габариты дисплея 62×24×2,35 мм (размер диагонали 2,22")
  • Видимая область экрана 55,018×13,098 мм
  • Размер пикселя 0,408×0,388 мм
  • Шаг пикселя 0,43×0,41 мм
  • Тип дисплея: OLED с пассивно-матричной адресацией
  • Цвет свечения экрана: синий (планируется выпуск дисплеев с желтым цветом изображения)
  • Яркость 110 кд/м2 (макс.), типовое значение 90 кд/м2
  • Коэффициент мультиплексирования строк 1/32
  • Контрастность 2000:1
  • Интерфейсы:
    • 8-битовый параллельный 6800 или 8080
    • последовательный Serial Peripheral Interface (SPI)
  • Диапазон рабочих температур от –40 до +80˚C
  • Ресурс 50 000 час (до уменьшения яркости в два раза от первоначального значения)
