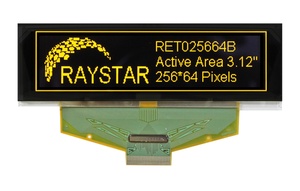

Компания Raystar Optronics, Inc начала поставки графических дисплеев OLED RET025664B-CTP с размером экрана 3,12 дюйма, разрешением 256×64 точек и установленным ёмкостным сенсорным экраном.
Микросхема драйвера-контроллера SSD1322 смонтирована на тонкоплёночном носителе (фольгированной гибкой плёнке) – технология Chip on Flex (COF). Такое решение позволяет получить более компактные размеры модулей с меньшим весом. Этот носитель является и переходным кабелем между дисплеем и процессорным модулем. Контроллер обеспечивает управление через стандартные параллельные интерфейсы 6800/8080, способные работать в 8-битном режиме, и последовательный интерфейс SPI. Формирование полутонового изображения на экране дисплея обеспечивается передачей по шине данных для каждого пикселя 4-битового кода, которому соответствует 16 градаций шкалы серого. Управление сенсорным экраном через интерфейс I2C осуществляет микросхема FT6336U.
Новые дисплеи предназначены для применения в бытовых приборах, интеллектуальных приборах, медицинском оборудовании и др.
Диапазон рабочих температур дисплеев от –20 до +70˚C, диапазон температур хранения от –30 до +80˚C. Следует отметить, что по запросу может быть изготовлен дисплей с металлической рамой.
Основные параметры OLED-дисплеев RET025664B-CTP:
- Размер матрицы: 256×64 точек.
- Габаритные размеры модуля: 89,2×29×3,17 мм.
- Рабочее поле: 76,778×19,178 мм.
- Размер пикселя: 0,278×0,278 мм.
- Шаг пикселя: 0,3×0,3 мм.
- Контрастность: 2000:1.
- Пассивно-матричная адресация.
- Цвет свечения экрана: белый, жёлтый, зелёный, небесно-голубой.
- Коэффициент мультиплексирования строк: 1/64.
