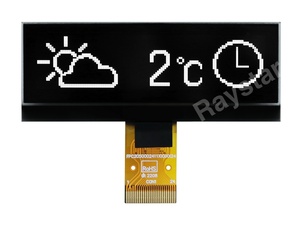

Компания Raystar Optronics, Inc представила графический дисплейный модуль OLED REX012832N с размером экрана 2,23" и разрешением 128×32 точек.
Встроенная микросхема SH1106 обеспечивает передачу данных через стандартные параллельные интерфейсы 6800 и 8080, а также последовательные – 4-x проводной SPI и I2C. Микросхема драйвера размещается непосредственно на подложке дисплея – конструкция «кристалл на стекле» (COG — Chip On Glass).
Дисплей характеризуется высокой контрастностью 10000:1, позволяющей получать качественное и отчётливое изображение на экране при невысоком значении яркости.
Устройства предназначены для оперативного отображения информации о событиях или процессах. Небольшой вес, габариты и малое потребление энергии хорошо подходит для применения OLED-дисплеев в переносных измерительных приборах.
Напряжение питания логической части от 1,65 до 3,3 В (типичной значение 3 В); напряжение питания дисплейной части от 6,4 до 12,5 В (типичное значение 12 В).
Диапазон рабочих температур серии REX012832N от – 40 до +80ºC; диапазон температур хранения расширен до +85ºC.
Основные характеристики OLED-дисплея REX012832N:
- Разрешение 128×32 точек;
- Габаритные размеры 62×24×2,17 мм;
- Рабочая площадь экрана 55,016×13,096 мм;
- Размер пикселя 0,406×0,386 мм;
- Шаг пикселя 0,43×0,41 мм;
- Коэффициент мультиплексирования строй 1/32;
- Цвет свечения – белый;
- Размер по диагонали 2,23".
