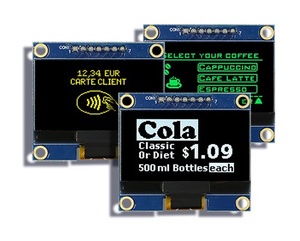

Компания Raystar Optronics, Inc. представляет графические OLED–дисплейные модули серии REA012864A с разрешением 128×64 точек. Дополнительная печатная плата позволяет сэкономить время на разработке собственной конструкции печатной платы, а дополнительная рамка с четырьмя отверстиями под винт обеспечивает быстрый монтаж модуля.
Новые дисплейные модули предназначены для домашних интеллектуальных бытовых приборов, медицинского оборудования, инструментальных панелей, переносных измерительных приборов, счётчиков и др.
Малоформатные дисплеи выполнены по технологии «кристалл на стекле» (Chip-on-Glass, COG), которая представляет собой вариант размещения управляющей микросхемы непосредственно на подложке дисплея, что уменьшает габариты модуля и его стоимость.
В дисплеях REA012864A применяется микросхема драйвера КМОП OLED/PLED SSD1309 (Solomon Systech), специально разработанная для управления органическими/полимерными дисплеями.
Данные и команды передаются из основного модуля микроконтроллера через 4-x проводной последовательный синхронный интерфейс SPI (Serial Peripheral Interface). Его основные достоинства – меньшее число сигналов управления и меньше проводников, за счет чего упрощается соединение дисплея с контроллером. Связь обеспечивается на расстоянии 10–20 см при скорости передачи до 1 Мбит/с. Возможно также заказать модели с двухпроводной шиной I2C (Inter Integrated Circuit) – двунаправленная асинхронная шина со скоростью передачи до 400 Кбит/с и возможностью адресации до 128 узлов, расположенных на удалении до 2 м.
Дисплеи серии REA012864A отличаются высоким значением контрастности 10 000:1. Предлагаются модели со следующими цветами свечения экрана: жёлтый, белый и зелёный.
Основные технические характеристики REA012864A:
- Разрешение: 128×64 точек.
- Габариты дисплея: 42,4 × 38 × 2,56 мм.
- Видимая область экрана: 35,05 × 17,51 мм.
- Размер пикселя: 0,249 × 0,249 мм.
- Шаг пикселя: 0,274 × 0,274 мм.
- Тип дисплея: OLED с пассивно-матричной адресацией.
- Коэффициент мультиплексирования строк: 1/64.
- Размер диагонали экрана: 1,54".
- Цвет свечения экрана: жёлтый / белый / зелёный.
- Интерфейс: SPI, I2C.
- Диапазон рабочих температур: от – 40 до +80˚C.
- Диапазон температур хранения: от – 40 до +85˚C.
