Компания LITEMAX Electronics Inc. выпускает TFT‑дисплеи для промышленного применения — в линейке представлены модели с разными размерами и разрешениями. Эти дисплеи рассчитаны на эксплуатацию в сложных производственных условиях: они обеспечивают чёткое изображение, стабильно работают при значительных перепадах температур, отличаются надёжностью и долгим сроком службы.
Производитель гарантирует доступность моделей на рынке минимум в течение пяти лет. Важное эксплуатационное требование к таким устройствам — сохранение читаемости информации даже под прямыми солнечными лучами.

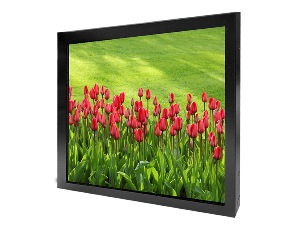

Недавно представленные компанией 10,4‑дюймовые TFT‑модули серий DLF/DLH1047‑N и монитор DLD1047‑N полностью соответствуют этим требованиям.
Для достижения высокой яркости (1400 кд/м²) используется система подсветки на эффективных белых светодиодах, отличающихся сравнительно низким энергопотреблением. Срок службы светодиодной подсветки — 100 000 часов.
Высокий контраст (1000:1) позволяет считывать информацию даже при ярком освещении. Этого удаётся добиться за счёт применения антибликовых фильтров и поляризаторов, которые устраняют отражения от экрана. Новые дисплеи имеют соотношение сторон 4:3 — стандартный формат для базовых индустриальных моделей. Разрешение 800×600 пикселей востребовано во многих сферах применения.
В комплект модели DLF1047‑NNN‑A11 входят матрица, отвечающая за отображение информации, и драйвер подсветки LID12C. Драйвер регулирует яркость свечения экрана посредством уровней напряжения или ШИМ‑регулирования с частотой 200 кГц (типовое значение) и обеспечивает высокий КПД — 90,4 % (типовое значение). Для управления дисплеем применяется интерфейс LVDS (Low Voltage Differential Signaling), который гарантирует высокую скорость передачи данных при низком энергопотреблении и хорошей помехозащищённости. Дисплей поддерживает управление 6‑ и 8‑битным цветом. Использование LVDS помогает сократить производственные издержки.
Разработчику не приходится тратить время на поиск подходящего кабеля для подключения дисплея к устройству управления: экранированный кабель включён в комплект поставки. Однако на управляющем устройстве необходимо установить разъём I‑PE X20453‑030T‑03 или его эквивалент.
Комплект модели DLH1047N‑NNN‑Q11 включает плату управления AD8891GDH, поддерживающую интерфейсы VGA, DVI‑D и HDMI (HDMI 1.3). Аналоговый интерфейс VGA по‑прежнему актуален в тех случаях, где он эффективнее цифровых решений. Наличие цифровых видеоинтерфейсов DVI‑I и HDMI позволяет подключать к дисплею разные источники видеосигнала, а также передавать многоканальный звук высокого качества в цифровом формате по одному кабелю.
Плата управления также даёт возможность настраивать параметры дисплея через экранное меню. Для этого в комплект входит 4‑кнопочная мембранная клавиатура, размещённая на задней стенке корпуса.
Монитор DLD1047N‑NNB‑Q11 имеет корпус с габаритами 248,2 × 189,3 × 45,5 мм, его масса составляет 1,53 кг. Для монтажа на панель в корпусе предусмотрены четыре крепёжных отверстия — они соответствуют стандарту VESA 75 × 75 мм.
Стоит отметить, что TFT‑дисплеи компании LITEMAX отличаются длительным жизненным циклом — до 8–10 лет. Это особенно важно для разработчиков оборудования с многолетним сроком эксплуатации, в конструкцию которого невозможно вносить изменения.
Общие параметры TFT‑дисплеев серии DLF/DLH/DLD1047‑N:
-
рабочая площадь экрана: 211,2×158,4 мм;
-
яркость свечения экрана: 1400 кд/м²;
-
разрешение: 800×600 пикселей;
-
соотношение сторон экрана: 4:3;
-
контрастность: 1000:1;
-
шаг пикселя: 0,264×0,264 мм;
-
плотность пикселей на дюйм (PPI): 96;
-
угол обзора: 176° по горизонтали и 176° по вертикали;
-
насыщенность цвета (NTSC): 79 %;
-
число отображаемых цветов: 16,7 млн;
-
время отклика: 25 мс;
-
потребляемая мощность: 6,5 Вт (9,5 Вт — с платой управления AD);
-
размер матрицы: 243×184×8 мм (модели DLF/DLH1047‑N);
-
размер рамки обрамления (сверху/снизу/слева/справа): 16,5/91,1/17,7/14,1 мм;
-
вес: 0,32 кг (для модели DLD10147‑NNB‑Q11 — 1,53 кг);
-
рабочий диапазон температур: от −30 до +85 °C;
-
диапазон температур хранения: от −30 до +85 °C.
Монитор DLD1047‑NNB‑Q01 может быть оснащён проекционно‑ёмкостным сенсорным экраном, который обеспечивает высокий уровень защиты от вандализма при использовании в платёжных терминалах, информационных киосках и торговых автоматах, устанавливаемых на улице. Поверх сенсорной панели можно установить закалённое особо прочное стекло — это дополнительно повышает вандалоустойчивость устройства.
